giriiş
This manual provides detailed instructions for the installation, operation, and maintenance of your Power Acoustik MICRO4-1500D 4-Channel Class D Car AmpLütfen kurulum veya çalıştırma işlemine başlamadan önce bu kılavuzu dikkatlice okuyun. Bu sayede cihazın doğru şekilde kullanılmasını sağlayabilir ve cihaza veya aracınızın ses sistemine zarar gelmesini önleyebilirsiniz.
The Power Acoustik MICRO4-1500D is a compact, high-performance 4-channel Class D amplifier designed to deliver powerful and clear audio in a small footprint. Its versatile configuration allows for powering four speakers in full-range mode or bridging into two channels for subwoofers.
Güvenlik Bilgileri
- Profesyonel Kurulum Önerilen: Installation of car audio components requires experience with electrical wiring and audio system configuration. If you are unsure about any part of the installation process, consult a qualified professional.
- Pilin Bağlantısını Kes: Kısa devreleri ve hasarı önlemek için herhangi bir elektrik işine başlamadan önce daima aracın negatif akü kutbunu ayırın.
- Uygun Kablolama: Use appropriate gauge wiring for power, ground, and speaker connections as specified in this manual. Incorrect wiring can lead to overheating, fire, or component failure.
- Havalandırma: Sağlamak amplifier is mounted in a location that allows for adequate airflow to prevent overheating. Do not cover the ampHalı veya diğer malzemelerle kaplı asansör.
- Nemden Kaçının: Açığa çıkarmayın ampNem veya suya karşı yükseltici.
- Güvenli Montaj: Binmek ampAni duruş veya kaza durumunda fırlayıp savrulmasını önlemek için kaldırıcı güvenli bir şekilde sabitlenmiştir.
Kutuda Neler Var?
Upon unpacking your Power Acoustik MICRO4-1500D amplifier, please verify that all items are present:
- 1 x Ultra-Compact 4-Channel Class D Amplifier (MICRO4-1500D)
- Kullanım Kılavuzu (bu belge)
- Montaj Donanımı (vidalar, vb.)
Ürün Özellikleri
- Ultra Kompakt Tasarım: Engineered to fit in tight spaces, ideal for stealth installations, motorcycles, or vehicles with limited room.
- Esnek Yapılandırma: Capable of powering four speakers in full-range mode or bridged into two powerful channels for subwoofers.
- Ayar Hassasiyeti: Features built-in high-pass (HPF) and low-pass (LPF) crossovers for precise soundstage kontrol.
- Military-Grade Build Quality: Constructed with a military-grade PCB and advanced internal components for durability in extreme conditions.
- Entegre Koruma: Includes protection against thermal overload, short circuits, and power surges.
- Kusursuz Entegrasyon: Wide RCA input sensitivity (200mV–8V) allows connection to both factory and aftermarket head units.
Kurulum ve Yükleme
Doğru kurulum, en iyi performans ve güvenlik için çok önemlidir. Lütfen bu adımları dikkatlice izleyin.
1. Montaj Yeri
Choose a mounting location that provides adequate ventilation and is protected from moisture. Common locations include under seats, in the trunk, or behind panels. Ensure the amplifier is securely fastened to a solid surface.
Image: The compact Power Acoustik MICRO4-1500D amplifier installed in a vehicle, demonstrating its small footprint and ease of integration into various spaces.
2. Güç Bağlantıları
- Güç (+12V): Connect a heavy-gauge wire (e.g., 8 AWG or larger, depending on total system power) from the amplifier's +12V terminal to the positive terminal of the vehicle's battery. Install an appropriate fuse holder with a fuse (not included) within 18 inches of the battery.
- Zemin (GND): Güç kablosuyla aynı kalınlıkta, kalın bir kabloyu bağlayın. amplifier's GND terminal to a clean, unpainted metal surface of the vehicle chassis. Ensure a good electrical connection.
- Uzaktan Açma (REM): Daha ince çaplı bir kabloyu (örneğin, 18 AWG) şuradan bağlayın: ampAmplifikatörün REM terminalini araçtaki araç teybinin uzaktan kumanda çıkışına bağlayın. Bu kablo amplifikatörü açar. ampAmplifikatörü araçtaki ana üniteyle birlikte açıp kapatabilirsiniz.
3. Ses Giriş Bağlantıları
The MICRO4-1500D features RCA inputs for connecting to your head unit's pre-amp Çıktılar.
Resim: Ayrıntılı view of'un amplifier's input side, highlighting the RCA inputs, gain adjustment knobs, and crossover frequency controls for both front and rear channels.
- Connect RCA cables from your head unit's front and rear pre-amp outputs to the corresponding FRONT and REAR RCA inputs on the ampcankurtaran.
- The amplifier supports input sensitivity from 200mV to 8V.
4. Hoparlör Çıkış Bağlantıları
Hoparlörlerinizi ampAmplifikatörün hoparlör çıkış terminalleri. amplifier can operate in 4-channel full-range mode or 2-channel bridged mode.
- 4 Kanallı Mod: Connect each speaker to its dedicated positive (+) and negative (-) terminal. Ensure correct polarity.
- 2 Kanallı Köprü Modu: For higher power output to subwoofers, bridge two channels. Refer to the diagram on the amplifier for specific bridged connections (typically using the positive terminal of one channel and the negative terminal of the adjacent channel). The minimum impedance for bridged operation is 4 ohms.
İşletme ve Ayarlamalar
Kurulduktan sonra ince ayar yapabilirsiniz ampAmplifikatörün en iyi ses performansı için ayarları.
1. Kazanç Kontrolü
The GAIN control adjusts the input sensitivity of the amplifier to match the output level of your head unit. Start with the gain set to minimum (MIN). Gradually increase the gain until you hear distortion, then back off slightly. This is not a volume control; setting it too high can cause distortion and damage to speakers.
2. Crossover Settings (X-OVER)
The MICRO4-1500D features selectable high-pass (HP) and low-pass (LP) filters for each channel pair (FRONT and REAR).
- LPF (Alçak Geçirgen Filtre): When selected, this filter allows only frequencies below the set frequency to pass through. This is typically used for subwoofers. Adjust the FREQ knob to set the desired cutoff frequency (e.g., 50Hz-500Hz).
- HPF (Yüksek Geçirgen Filtre): When selected, this filter allows only frequencies above the set frequency to pass through. This is typically used for full-range speakers to prevent them from playing low bass frequencies they cannot reproduce effectively. Adjust the FREQ knob to set the desired cutoff frequency (e.g., 50Hz-500Hz).
- FULL (Full-Range): When neither HPF nor LPF is selected, the amplifier will pass the full audio frequency range.
Experiment with these settings to achieve the desired sound balance and protect your speakers.
Bakım
The Power Acoustik MICRO4-1500D amplifier requires minimal maintenance to ensure long-lasting performance.
- Temizlik: Periyodik olarak silin amplifier'in dış yüzeyini yumuşak ve kuru bir bezle silin. Sert kimyasallar veya aşındırıcı temizleyiciler kullanmayın.
- Havalandırma: Şunların sağlanmasını temin edin: ampAmplifikatörün soğutma kanatçıkları, uygun ısı dağılımını sağlamak için toz ve kirden arındırılmıştır.
- Bağlantılar: Ara sıra tüm güç, topraklama ve hoparlör bağlantılarını kontrol ederek sağlam olduklarından ve korozyondan arınmış olduklarından emin olun.
Sorun giderme
Eğer cihazınızla ilgili sorunlar yaşıyorsanız amplifier, refer to the following common issues and solutions:
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Güç Yok / Ses Yok | Sigorta atmış; Güç/topraklama/uzaktan kumanda kablosu gevşek; Araç teybinin uzaktan kumanda çıkışı arızalı. | Check and replace fuse; Verify all power, ground, and remote connections; Test head unit remote output. |
| Bozuk ses | Gain set too high; Improper crossover settings; Speaker impedance too low; Damaged speakers. | Reduce gain; Adjust crossover settings; Check speaker impedance (ensure it meets amplifier requirements); Inspect speakers for damage. |
| AmpLifier Aşırı Isınıyor | Insufficient ventilation; Speaker impedance too low; Prolonged high-power operation. | Çevrede yeterli hava akışını sağlayın. ampAmplifikatör; Hoparlör empedansını kontrol edin; Sesi kısın veya izin verin ampsoğutmak için lifier. |
| No Sound from One Channel | Loose RCA or speaker connection; Faulty RCA cable; Damaged speaker. | Check all connections; Replace RCA cables; Test speaker with another ampcankurtaran. |
If these steps do not resolve your issue, please contact Power Acoustik customer support.
Özellikler
The following are the technical specifications for the Power Acoustik MICRO4-1500D 4-Channel Car Ampkaldırıcı:

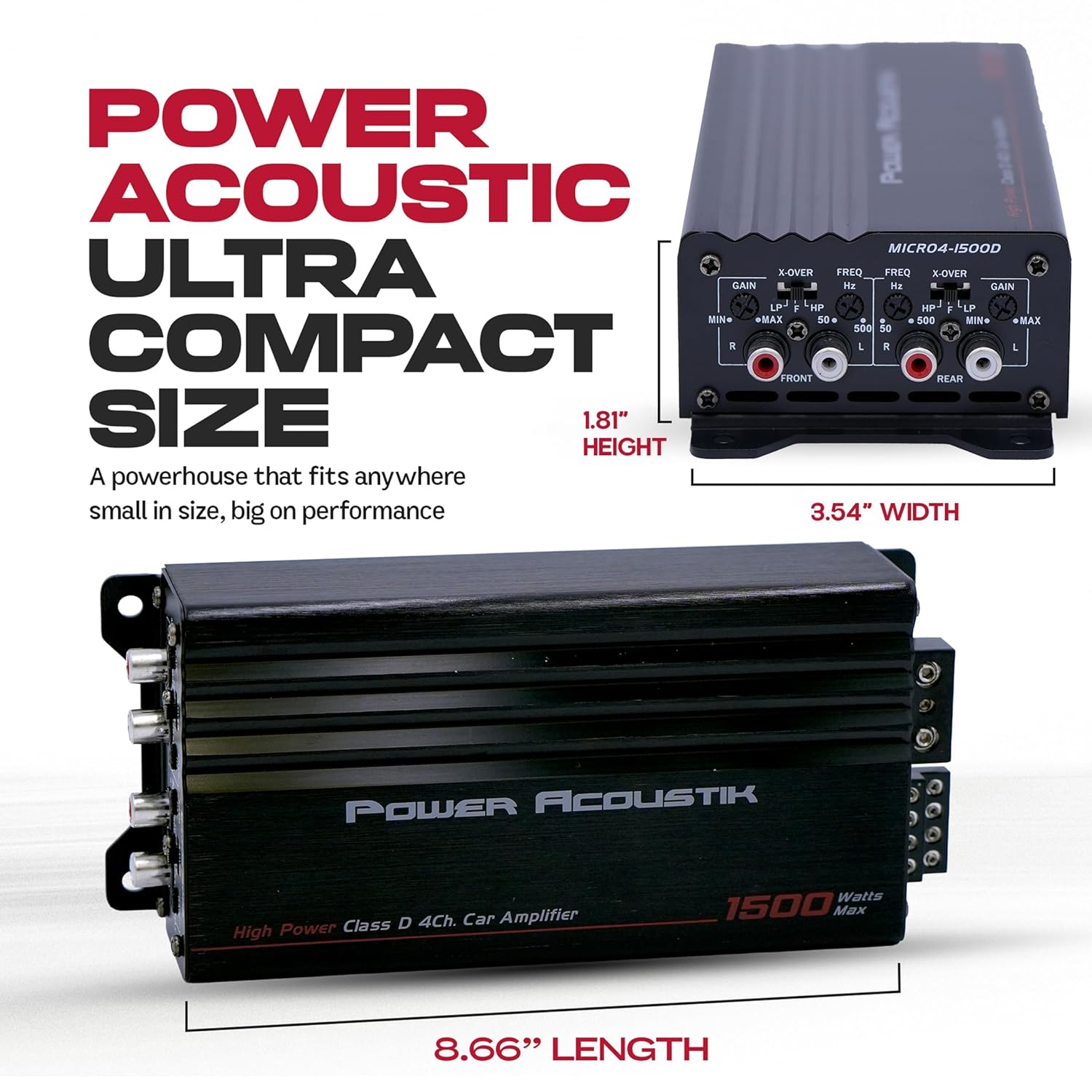

Resim: Görsel temsili amplifier's compact dimensions, crucial for planning installation in confined spaces.
- Model Numarası: MICRO4-1500D
- Ürün Ölçüleri (U x G x Y): 8.66 x 3.54 x 1.81 inç
- Ürün Ağırlığı: 2.79 pound
- Maksimum Güç Çıkışı: 1500 Watt
- Amplifier Sınıfı: D Sınıfı
- Kanallar: 4-Channel (Bridgeable to 2-Channel)
- Giriş Hassasiyeti: 200mV – 8V (RCA)
- Geçişler: High-Pass Filter (HPF), Low-Pass Filter (LPF)
- UPC: 709483065840
Garanti ve Destek
Power Acoustik products are designed for reliability and performance. For specific warranty details, please refer to the warranty card included with your product or visit the official Power Acoustik webalan.
For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact Power Acoustik customer support through their official channels. Keep your purchase receipt and product model number (MICRO4-1500D) handy when contacting support.
Üretici: Güç Akustik
