giriiş
Bu kılavuz, QUANSHENG UV-5R Plus telsizinizin güvenli ve etkili kullanımı için ayrıntılı talimatlar içermektedir. Cihazın düzgün çalışmasını sağlamak ve hasarı önlemek için lütfen kullanmadan önce bu kılavuzu dikkatlice okuyun. Bu kılavuzu ileride başvurmak üzere saklayın.
Paket İçeriği
QUANSHENG UV-5R Plus paketini açtığınızda, lütfen aşağıdaki tüm öğelerin paketin içinde olduğundan emin olun:
- 2 adet QUANSHENG UV-5R Plus Telsiz
- 2 adet Yüksek Kazançlı Anten
- 2 adet 2200mAh Lityum İyon Pil
- 2 adet Masaüstü Şarj İstasyonu
- 2x Kemer Klipsi
- 2x El Kayışı
- 2 Kullanım Kılavuzu (bu belge)
- 2 adet 771 Anten
- 1x Programlama Kablosu
Resim: İki adet radyo, anten, pil, şarj cihazı ve aksesuarları içeren standart paket içeriği.
Ürün Bittiview
UV-5R Plus telsizinizin bileşenlerini ve kontrollerini tanıyın:
Resim: QUANSHENG UV-5R Plus telsizinin temel bileşenlerini ve kontrollerini vurgulayan etiketli şematik gösterim.
- Anten: Radyo sinyallerini iletmek ve almak için.
- Gösterge: İletimi (kırmızı) veya alımı (yeşil) gösteren LED ışığı.
- Jack Light: El feneri fonksiyonu.
- Güç/Ses Anahtarı: Radyoyu açıp kapamak ve ses seviyesini ayarlamak için döner.
- LCD Ekran: Frekans, kanal, pil durumu ve diğer çalışma bilgilerini görüntüler.
- Menü (Onayla): Menü seçimlerine erişir ve onaylar.
- Yukarı Tuşu: Menülerde yukarı doğru gezinir veya frekansı/kanalı artırır.
- Konuşmacı: Alınan ses çıkışları.
- Aşağı tuşu: Menülerde aşağı doğru gezinir veya frekansı/kanalı azaltır.
- Çıkış Tuşu: Menüden çıkar veya geçerli işlemi iptal eder.
- Mikrofon: İletim sırasında ses girişi için.
- Klavye: Giriş ve kontrol için sayısal ve fonksiyon tuşları.
- İletim Anahtarı (PTT): İletmek için basılı tutun, almak için bırakın.
- Yan Anahtar 1: Programlanabilir fonksiyon tuşu.
- Yan Anahtar 2: Programlanabilir fonksiyon tuşu.
- Mikrofon/Programlama Girişleri: Harici mikrofon/hoparlör veya programlama kablosu için bağlantı noktaları.
- Tip C Şarj Portu: Doğrudan USB-C şarjı için.
Resim: Ön view QUANSHENG UV-5R Plus telsizinin ekranını ve tuş takımını gösteren fotoğraf.
Kurmak
1. Pil Kurulumu
- Pil takımını radyonun arkasındaki oluklara hizalayın.
- Pil takımını güvenli bir şekilde yerine oturana kadar yukarı doğru kaydırın.
- Çıkarmak için, (genellikle pilin altında bulunan) serbest bırakma mandalına basın ve pili aşağı doğru kaydırın.
2. Pilin Şarj Edilmesi
UV-5R Plus hem masaüstü şarj yuvasıyla hem de doğrudan USB-C şarjıyla şarjı destekler.
Resim: QUANSHENG UV-5R Plus için çeşitli Type-C şarj yöntemleri; USB duvar adaptörü, bilgisayar, power bank ve araç şarj cihazı dahil.
- Masaüstü Şarj Standı: Radyoyu (pil takılı halde) şarj yuvasına yerleştirin. Şarj kontaklarının hizalandığından emin olun. Yuva üzerindeki gösterge ışığı şarj durumunu gösterecektir (örneğin, şarj oluyorsa kırmızı, şarj tamamlandıysa yeşil).
- USB-C Doğrudan Şarj: Radyonun yan tarafındaki Type C şarj portuna ve uyumlu bir USB güç kaynağına (örneğin, duvar adaptörü, bilgisayar, power bank, araç şarj cihazı) bir USB-C kablosu bağlayın. Radyonun ekranı veya göstergesi şarj durumunu gösterebilir.
Tam şarj genellikle birkaç saat sürer. Pili aşırı şarj etmeyin.
3. Antenin Takılması
Anteni, radyonun üst kısmındaki konnektöre saat yönünde çevirerek parmaklarınızla sıkabileceğiniz kadar sıkın. Aşırı sıkmayın.
İşletim
1. Açma/Kapatma ve Ses Kontrolü
Radyoyu açmak ve sesi artırmak için Güç/Ses düğmesini (04) saat yönünde çevirin. Sesi azaltmak ve radyoyu kapatmak için saat yönünün tersine çevirin.
2. Frekans ve Kanal Modları
Radyo iki ana modda çalışır: Frekans Modu (VFO) ve Kanal Modu (Hafıza). Basın F+ Düğmesi 3 Bu modlar arasında geçiş yapmak için tuş takımını kullanın.
- Frekans Modu (VFO): İletim ve alım için frekansların doğrudan girilmesine olanak tanır.
- Kanal Modu (Bellek): Önceden programlanmış kanalları kullanır. UV-5R Plus, 200 adede kadar hafıza kanalını destekler.
Resim: QUANSHENG UV-5R Plus'ın frekans aralığı özelliklerini gösteren ekran; 136-174MHz, 350-390MHz, 400-470MHz ve FM radyo 76.000-108.000MHz aralıklarını içermektedir.

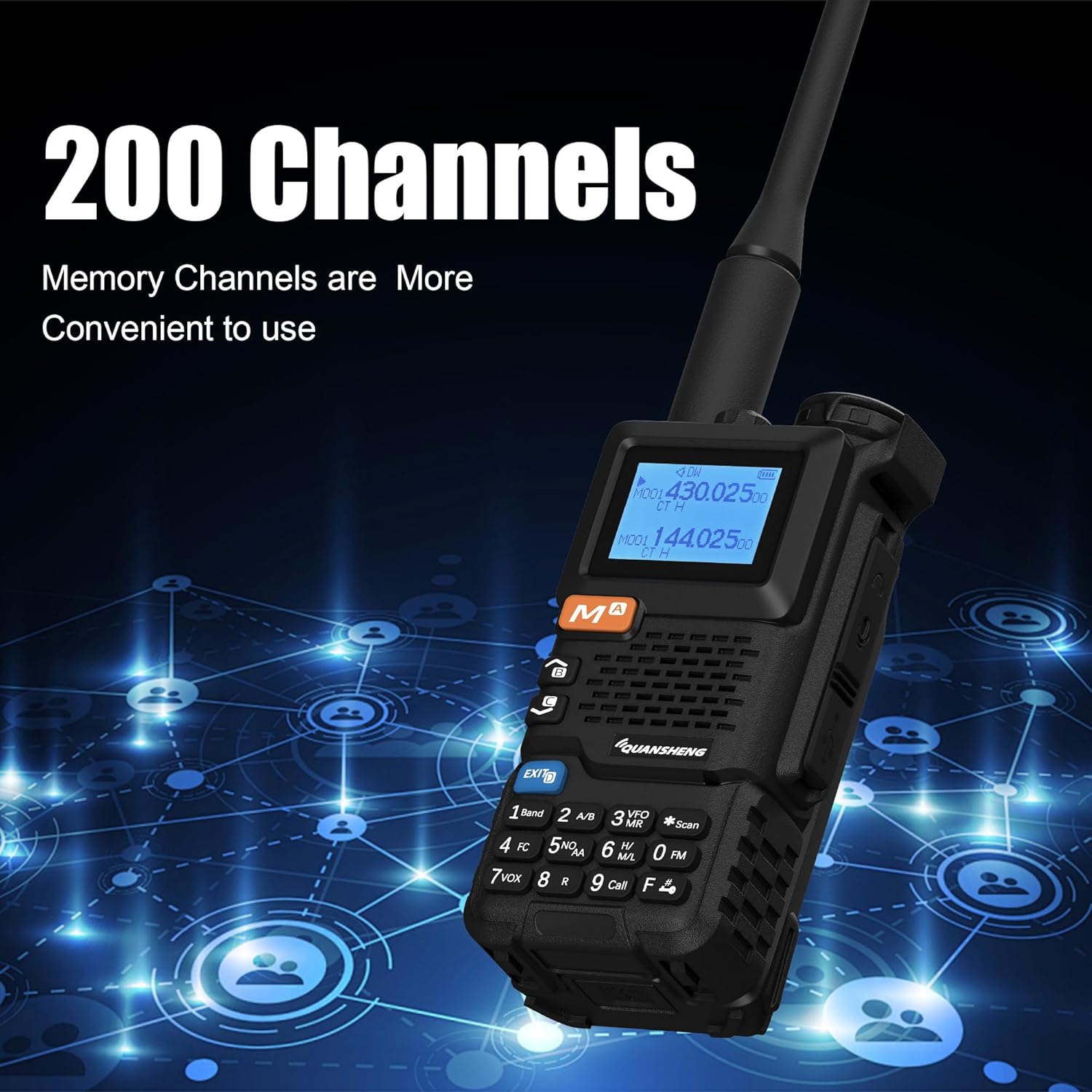

Görsel: QUANSHENG UV-5R Plus'ın 200 bellek kanalı kapasitesini ve kullanım kolaylığını vurgulayan grafik.
3. Kablosuz Frekans Kopyalama
UV-5R Plus, kablosuz frekans kopyalama işlevine sahiptir ve bu sayede diğer uyumlu radyolardan (örneğin, Quansheng UV-K6/UV-K5/UV-K5(8)) frekansları kopyalayabilir.
Resim: İki QUANSHENG UV-5R Plus telsizi arasında tek dokunuşla frekans kopyalama özelliğinin gösterimi.
Kablosuz frekans kopyalama işlemini başlatmak için lütfen radyonun menüsüne bakın.
4. NOAA Hava Tahmini
Radyo, ABD NOAA'ya ait 10 hava durumu tahmin kanalını alabiliyor. Yerel hava koşulları hakkında bilgi sahibi olmak için bu özelliğe menü üzerinden erişebilirsiniz.
5. FM Radyo
UV-5R Plus, FM radyo fonksiyonuna (76.000-108.000MHz) sahiptir. Yayın yapan FM istasyonlarını dinlemek için bu özelliği menüden etkinleştirin.
6. Acil Durum Uyarısı
Radyo, otomatik/manuel acil durum uyarı özelliği ile donatılmıştır. Kritik durumlarda güvenlik için bu işlevi yapılandırmak ve etkinleştirmek üzere menü ayarlarını inceleyin.
7. VOX (Sesle Çalışan İletim)
VOX, eller serbest iletim imkanı sağlar. Etkinleştirildiğinde, telsiz sesinizi algıladığında otomatik olarak iletim yapar ve PTT düğmesine basma ihtiyacını ortadan kaldırır. VOX hassasiyetini menüden ayarlayabilirsiniz.
8. Tarama
Telsiz, Frekans, DCS ve CTCSS taramasını destekler. Bu özellik, çeşitli frekanslarda veya kodlarda aktif sinyalleri taramanıza olanak tanır. Tarama seçenekleri ve ayarları için menüye bakın.
9. Bantlar Arası İletişim
UV-5R Plus, farklı frekans bantları (VHF/UHF) arasında sinyal aktarımına olanak tanıyan çapraz bant iletişimini destekler. Bu gelişmiş özellik, doğru yapılandırma gerektirir.
10. telefonun dinlenmesini önleyen cihaz
10 gruplu şifreleme işlevi temel ses gizliliği sağlar. Menüden bir şifreleme grubunu etkinleştirin ve seçin.
Bakım
1. Temizlik
Radyo yüzeyini yumuşak bir bezle silin.amp Bez kullanın. Sert kimyasallar veya aşındırıcı temizleyiciler kullanmayın. Kullanmadan önce radyonun kapalı ve kuru olduğundan emin olun.
2. Pil Bakımı
- Pilin sık sık tamamen boşaltılmasından kaçının.
- Uzun süre kullanılmayacaksa radyoyu ve pili serin ve kuru bir yerde saklayın.
- Pili aşırı sıcaklıklara veya doğrudan güneş ışığına maruz bırakmayın.
Sorun giderme
UV-5R Plus cihazınızla ilgili sorunlar yaşıyorsanız, aşağıdaki yaygın çözümleri deneyin:
| Sorun | Olası Çözüm |
|---|---|
| Radyo açılmıyor | Pilinin doğru takıldığından ve şarj edildiğinden emin olun. Güç/ses düğmesini kontrol edin. |
| İletilemedi veya alınamadı | Antenin güvenli bir şekilde takılı olduğundan emin olun. Frekans/kanal ayarlarını kontrol edin. Kullanılıyorsa CTCSS/DCS kodlarının eşleştiğinden emin olun. Pil seviyesini kontrol edin. |
| Kötü ses kalitesi | Ses seviyesini ayarlayın. Anten bağlantısını kontrol edin. Diğer telsizin menzilinde olduğunuzdan emin olun. |
| Pil çabuk bitiyor | Arka ışık parlaklığını azaltın. Kullanılmıyorsa VOX gibi gereksiz özellikleri devre dışı bırakın. Pilin tamamen dolu olduğundan ve eski/hasarlı olmadığından emin olun. |
Sorunlar devam ederse, müşteri desteğiyle veya yetkili bir teknisyenle iletişime geçin.
Özellikler
QUANSHENG UV-5R Plus telsizinin başlıca teknik özellikleri:
Resim: QUANSHENG UV-5R Plus radyosunun santimetre ve inç cinsinden yükseklik, genişlik ve derinlik boyutlarını göstermektedir.
| Özellik | Şartname |
|---|---|
| Kanal Sayısı | 200 |
| Frekans Kararlılığı | ±1 sayfa/dakika |
| Çalışma Sıcaklığı | -20℃ ile +60℃ arası |
| Anten Empedansı | 50Ω |
| Modülasyon Modu (FM) | 11KOF3E (12.5KHz), 16K0F3E (25KHz) |
| NOAA Kanalları | 10 |
| Ses gücü | ≥0.5W |
| Ses Bozulması | ≤10% |
| İletim Gücü | ≤5W |
| Emisyon Akımı | ≤1.5A |
| Maksimum Frekans Sapması | ≤5 kHz (25 kHz), ≤2.5 kHz (12.5 kHz) |
| Modülasyon Bozulması | ≤5% |
| Kayıp Güç | ≤7.5uW |
| Bitişik Kanal Gücü | 70 dB (25 kHz), 60 dB (12.5 kHz) |
| Ürün Ağırlığı | 2.53 pound (paketlenmiş) |
| Paket Boyutları | 7.48 x 7.08 x 4.25 inç |
| Piller | 2 Lityum İyon pil (dahil) |
| Su Direnç Seviyesi | Suya dayanıklı değil |
Garanti ve Destek
Garanti Bilgileri
QUANSHENG UV-5R Plus şunlarla birlikte gelir: 1 Yıllık Garanti Satın alma tarihinden itibaren geçerlidir. Bu garanti, normal kullanım koşullarındaki üretim hatalarını kapsar. Garanti talepleriniz için lütfen satın alma belgenizi saklayın.
Müşteri Desteği
Teknik destek, garanti talepleri veya diğer sorularınız için lütfen doğrudan satıcınızla veya üreticiyle iletişime geçin. Satın alma belgelerinizde yer alan iletişim bilgilerine bakın.
