1. Giriş
Quansheng UV5R Plus İki Yönlü Telsizi seçtiğiniz için teşekkür ederiz. Bu cihaz, açık hava etkinlikleri, profesyonel kullanım ve acil durum hazırlığı dahil olmak üzere çeşitli uygulamalar için tasarlanmış çok yönlü ve sağlam bir iletişim aracıdır. Hem VHF hem de UHF frekans bantlarında çalışır ve maksimum 5W çıkış gücü sunar. Bu kılavuz, telsizinizin optimum performans ve uzun ömürlülük sağlaması için doğru kurulum, çalıştırma ve bakım hakkında temel bilgiler sağlar.
2. Paket İçeriği
Lütfen aşağıda listelenen tüm ürünlerin paketinizde mevcut olduğundan emin olun. Eksik veya hasarlı bir ürün varsa, lütfen perakendecinizle iletişime geçin.
- 1 x UV5R Plus Radyo Gövdesi
- 1 x Şarj Edilebilir Lityum-iyon Pil
- 1 Anten x
- 1 x Kemer Klipsi
- 1 x Boyun Askısı
- 1 x USB Masaüstü Şarj Cihazı
- 1 x D Şeklinde Kulaklık

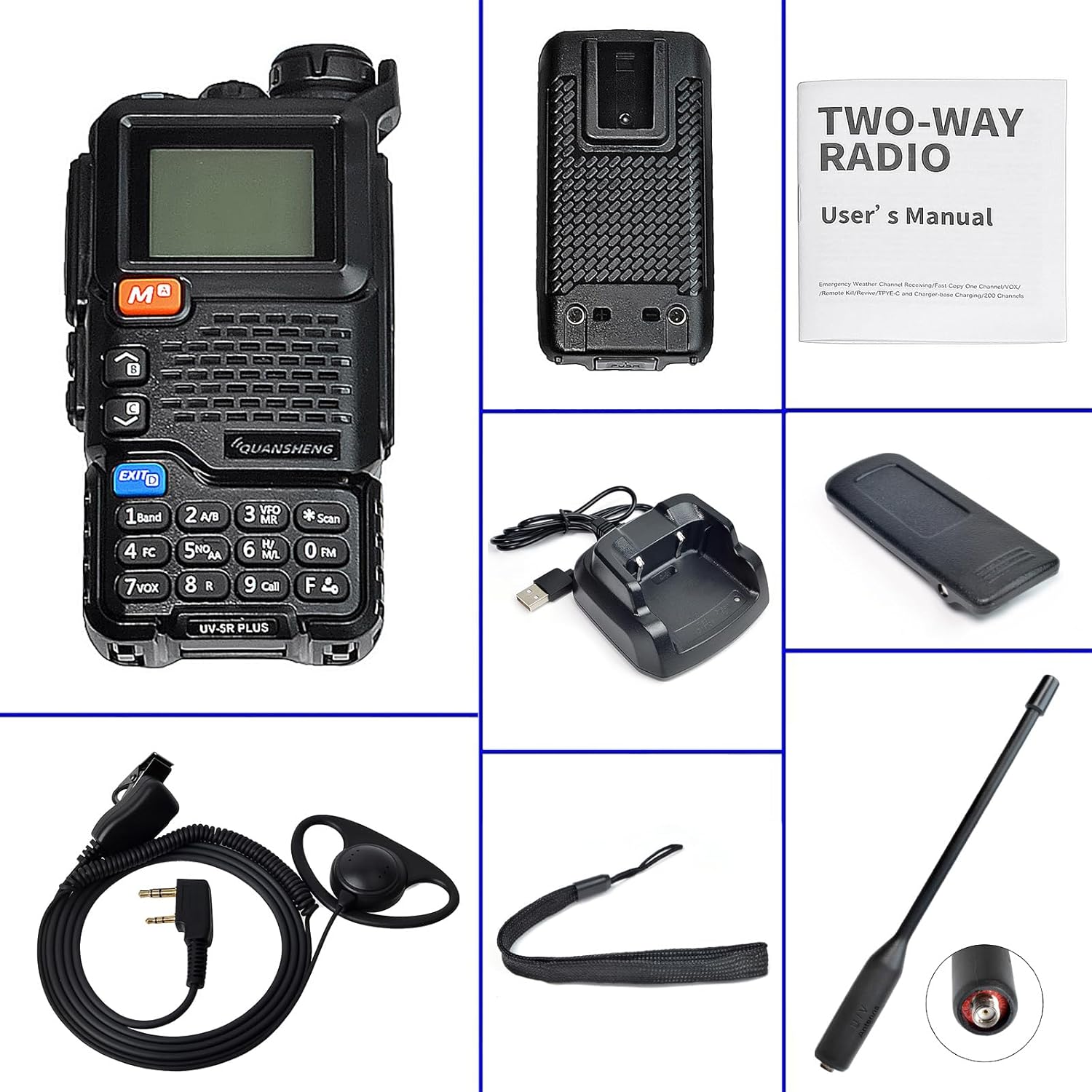

Resim: Radyo, pil, anten, kemer klipsi, kordon, USB masaüstü şarj cihazı ve D şeklinde kulaklık dahil olmak üzere Quansheng UV5R Plus paketinin tüm bileşenleri.
3. Ürün Bittiview
Quansheng UV5R Plus telsizinizin çeşitli parçalarını ve kontrollerini tanıyın.
Resim: Ayrıntılı view Anten, güç/ses düğmesi, jak ışığı, PTT tuşu, menü/onay tuşu, yan tuşlar ve çıkış tuşu dahil olmak üzere temel bileşenlerin etiketlendiği Quansheng UV5R Plus telsizinin şeması.
- Anten: Radyo sinyallerini iletmek ve almak için.
- Güç/Ses Anahtarı: Radyoyu açıp kapamak ve ses seviyesini ayarlamak için döner.
- Jacklight: Dahili el feneri fonksiyonu.
- PTT (Bas-Konuş) Tuşu: İletmek için basılı tutun, almak için bırakın.
- Menü (Onayla) Tuşu: Menüye erişir ve seçimleri onaylar.
- Yan Anahtar 1 ve 2: Programlanabilir fonksiyon tuşları.
- Yukarı/Aşağı Tuşları: Menülerde gezinin ve frekansları/kanalları ayarlayın.
- Çıkış Tuşu: Menülerden veya işlevlerden çıkar.
- Klavye: Doğrudan frekans girişi, kanal seçimi ve fonksiyonlara erişim için.
- LCD Ekran: Frekans, kanal, pil durumu ve diğer göstergeleri gösterir.
4. Kurulum
4.1 Pil Kurulumu
- Radyo'nun kapalı olduğundan emin olun.
- Pil takımını radyonun arkasındaki oluklara hizalayın.
- Pil takımını güvenli bir şekilde yerine oturana kadar yukarı doğru kaydırın.
- Çıkarmak için pil çıkarma mandalına basın (varsa) ve pili aşağı doğru kaydırın.
4.2 Pilin Şarj Edilmesi
İlk kullanımdan önce pili tamamen şarj edin. Radyo lityum iyon pil kullanmaktadır.
Resim: Quansheng UV5R Plus telsizi için USB kablosu takılı masaüstü USB şarj standı.
- USB kablosunu masaüstü şarj cihazına ve uyumlu bir USB güç kaynağına (örneğin, bilgisayar, USB duvar adaptörü) bağlayın.
- Radyoyu (pil takılı halde) şarj yuvasına yerleştirin. Radyo ve şarj cihazı terminalleri arasında doğru temas olduğundan emin olun.
- Şarj cihazının gösterge ışığı, şarj sırasında genellikle kırmızı yanar ve şarj tamamlandığında yeşile döner.
4.3 Anten Bağlantısı
Anteni, radyonun üst kısmındaki konnektöre saat yönünde çevirerek parmaklarınızla sıkabileceğiniz kadar sıkın. Aşırı sıkmayın.
4.4 Kulaklık Bağlantısı
D şeklinde kulaklığın çift pimli konektörünü radyonun yan tarafındaki ses girişine takın. Ses ve mikrofonun düzgün çalışması için tamamen takıldığından emin olun.
5. Kullanım Talimatları
5.1 Güç Açma/Kapatma ve Ses
Radyoyu açmak için Güç/Ses düğmesini saat yönünde çevirin. Sesi artırmak için saat yönünde, azaltmak için ise saat yönünün tersine çevirmeye devam edin. Radyoyu kapatmak için, bir tık sesi duyana kadar tamamen saat yönünün tersine çevirin.
5.2 Kanal Seçimi (VFO/Hafıza Modu)
- VFO Modu (Frekans Modu): Doğrudan frekans girişi sağlar. İstediğiniz frekansları girmek için Yukarı/Aşağı tuşlarını veya tuş takımını kullanın.
- Bellek Modu (Kanal Modu): Önceden programlanmış kanalların seçilmesine olanak tanır. Kaydedilmiş kanallar arasında geçiş yapmak için Yukarı/Aşağı tuşlarını kullanın.
- VFO ve Hafıza modları arasında geçiş yapmak için 'VFO/MR' tuşuna basın.
5.3 İletim ve Alım (PTT)
İletim yapmak için, telsizin yan tarafındaki PTT tuşuna basılı tutun. Mikrofona net bir şekilde konuşun. Alma moduna geri dönmek için PTT tuşunu bırakın.
5.4 Tuş Takımı İşlevleri
- MENÜ: Ana menüye girer. Gezinmek için Yukarı/Aşağı tuşlarını, onaylamak için ise MENÜ tuşunu kullanın.
- ÇIKIŞ: Geçerli menüden veya işlevden çıkar.
- A/B: Üst ve alt frekans göstergeleri arasında geçiş yapar.
- TARAMA: Frekans veya kanal taramasını başlatır.
- Dışişleri Bakanı: FM radyo alıcısını etkinleştirir.
- NOAA'lar: NOAA hava durumu kanallarına erişim sağlar (bölgenizde mevcutsa).
5.5 Özel Özellikler

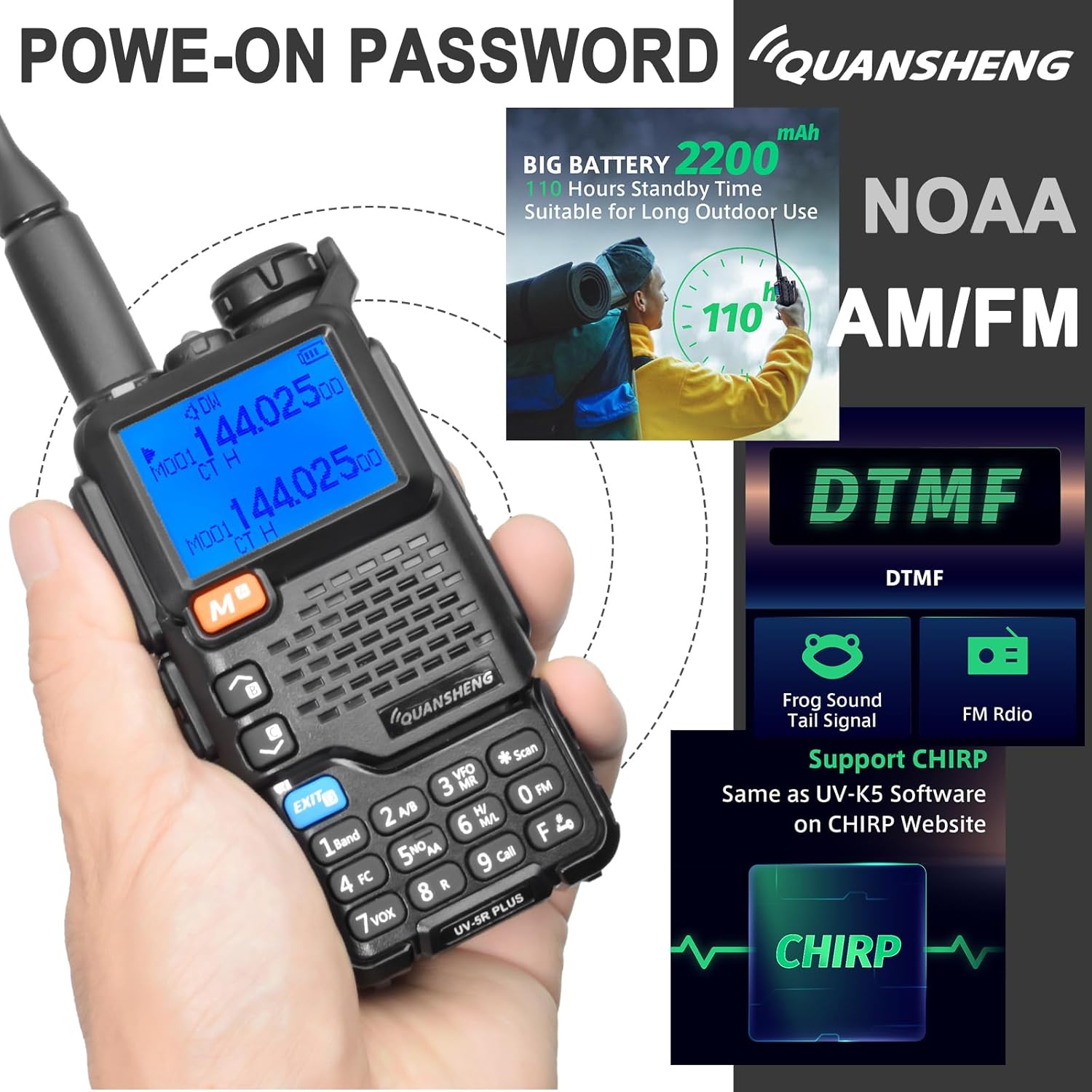

Resim: NOAA hava durumu alımı, DTMF, Kurbağa Sesi kuyruk tonu, Açılış Şifresi ve CHIRP yazılımıyla uyumluluk gibi temel özellikleri gösteren grafiksel katmanlara sahip Quansheng UV5R Plus telsizi.
- NOAA Acil Durum Hava Durumu Kanalı Alımı: Acil hava durumu uyarılarının alınmasına olanak tanır.
- Kurbağa Kuyruk Sesi: İletimin sona erdiğini ve alıcının PTT düğmesini bıraktığını doğrulayan sesli bir uyarı.
- Açılış Şifresi: Kullanıcılar, yetkisiz kullanımı önlemek için yazılım aracılığıyla parola belirleyebilirler.
- DTMF (Çift Tonlu Çoklu Frekans): Sinyalizasyon ve kontrol fonksiyonları için.
- Çoklu Tarama: Birden fazla frekans aralığını veya kanalı tarar.
- CTSS/DCS: Sürekli Ton Kodlu Susturma Sistemi / İstenmeyen sinyalleri filtrelemek için Dijital Kodlu Susturma.
- Kablosuz Radyo Çoğaltma: Uyumlu radyolar arasında bilgisayar kullanmadan kanal kopyalamaya olanak tanır.
- Frekans Sayacı: Diğer iki yönlü telsizler ve cihazlar için frekans sayacı görevi görebilir.
- AM/FM Havacılık Bandı Alımı: Havacılık frekans bantlarındaki sinyalleri alabilme özelliğine sahiptir.
- 10 Gruplu Karıştırıcı: İletişim gizliliğini artırır.
6. Bakım
6.1 Temizlik
Radyo yüzeyini yumuşak bir bezle temizleyin.amp Bezle silin. Sert kimyasallar veya aşındırıcı temizleyiciler kullanmayın. Kullanmadan önce radyonun kuru olduğundan emin olun.
6.2 Pil Bakımı
- Pilinizin ömrünü uzatmak için sık sık tamamen boşaltmaktan kaçının.
- Kullanılmadığı zaman pili serin ve kuru bir yerde saklayın.
- Radyo uzun süre kullanılmayacaksa, pilini çıkarın.
6.3 Genel Bakım
- Radyo cihazınızı aşırı sıcaklıklara, doğrudan güneş ışığına veya aşırı neme maruz bırakmayın.
- Radyo cihazınızı düşürmekten veya sert darbelere maruz bırakmaktan kaçının.
- Anteni ve bağlantı noktalarını temiz ve tozdan arındırılmış halde tutun.
7. Sorun Giderme
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Radyo açılmıyor | Pil doğru takılmamış veya boşalmış. | Pilinin güvenli bir şekilde takıldığından ve tamamen şarj edildiğinden emin olun. |
| İletilemedi veya alınamadı | Yanlış frekans/kanal, anten gevşek, pil zayıf | Frekansı/kanalı doğrulayın, anten bağlantısını kontrol edin, pili şarj edin. |
| Kötü ses kalitesi | Ses seviyesi çok düşük/yüksek, kulaklık tam takılmamış, parazit | Sesi ayarlayın, kulaklığı tekrar takın, parazit kaynaklarından uzaklaşın. |
| Şarj göstergesi çalışmıyor. | Gevşek bağlantı, arızalı şarj cihazı/kablo | Tüm bağlantıları kontrol edin, farklı bir USB güç kaynağı veya kablosu deneyin. |
8. Özellikler
Resim: Quansheng UV5R Plus'ın genel özelliklerini detaylandıran bir tablo; kanal sayısı, frekans kararlılığı, boyut, çalışma sıcaklığı, FM radyo sayısı, modülasyon modu, ağırlık, anten empedansı ve pil kapasitesi gibi bilgiler yer almaktadır.
| Özellik | Şartname |
|---|---|
| Marka | QUANSHENG (HYS) |
| Model Numarası | 5RPLUS |
| Frekans Aralığı | VHF: 144-146 MHz, UHF: 430-440 MHz |
| Maksimum aralığı | 5 Kilometre |
| Kanal Sayısı | 1 (en fazla 200 kanal programlanabilir) |
| Çıkış Gücü | 5W |
| Pil Türü | Lityum iyon (18650, 2000mAh) |
| Cilttage | 3 Volt (DC) |
| Su Direnç Seviyesi | Su geçirmez |
| Çalışma Sıcaklığı | -20°C ile +60°C arası |
| Anten Empedansı | 50Ω |
| Ağırlık | 234 gr |
| Uyumlu Cihazlar | 144-146 MHz ve 430-440 MHz frekanslarında çalışan diğer iki yönlü telsizler ve uyumlu kulaklıklar. |
9. Garanti ve Destek
Garanti bilgileri ve teknik destek için lütfen satın alma işleminizle birlikte verilen belgelere bakın veya satıcınızla iletişime geçin. Garanti talepleriniz için satın alma belgenizi saklayın.
