1. Giriş
Thank you for choosing the Ingco 20V Lithium-Ion Rotary Hammer Drill CRHLI20168. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before first use and keep it for future reference.
The Ingco CRHLI20168 is a versatile cordless rotary hammer drill designed for drilling, hammer drilling, and light chiseling tasks in various materials including concrete, masonry, wood, and metal. Its 20V lithium-ion battery provides cordless convenience and powerful performance.
2. Genel Güvenlik Talimatları
UYARI: Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Çalışma Alanı Güvenliği:
- Çalışma alanınızı temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
- Elektrikli aletleri yanıcı sıvılar, gazlar veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler tozu veya dumanı tutuşturabilecek kıvılcımlar yaratır.
- Elektrikli bir aleti çalıştırırken çocukları ve çevredekileri uzak tutun. Dikkat dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.
Elektriksel Güvenlik:
- Elektrikli aletlerin fişleri prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin.
- Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış veya topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuz topraklanmış veya topraklanmışsa elektrik çarpması riski artar.
- Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli bir alete su girmesi elektrik çarpması riskini artıracaktır.
Kişisel Güvenlik:
- Daima göz koruması kullanın. Güvenlik gözlüğü, koruyucu gözlük veya yüz siperi kullanın.
- Aleti uzun süre kullanırken işitme koruyucusu takın.
- Uygun şekilde giyinin. Bol giysiler veya takılar takmayın. Saçınızı ve giysilerinizi hareketli parçalardan uzak tutun.
- Elektrikli bir aleti kullanırken uyanık olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın.
3. Ürün Bileşenleri
Familiarize yourself with the components of your Ingco Rotary Hammer Drill before operation.

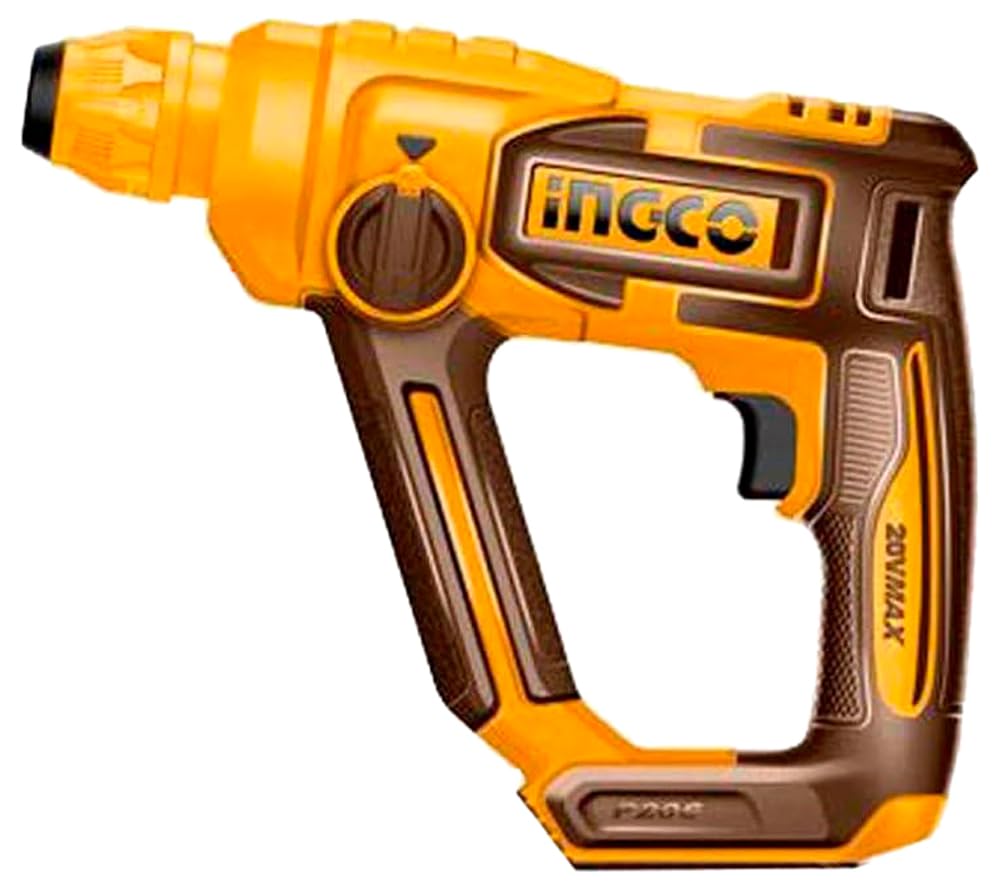

Şekil 1: Ingco 20V Lithium-Ion Rotary Hammer Drill CRHLI20168. This image shows the main body of the rotary hammer drill, including the handle, chuck, and battery slot. The tool is yellow and black.
- Chuck: Matkap uçlarını ve keskileri tutmak için.
- Mod Seçici Anahtarı: To select drilling, hammer drilling, or chiseling mode.
- Tetik Anahtarı: Aleti etkinleştirir ve hızı kontrol eder.
- İleri/Geri Anahtarı: Dönüş yönünü değiştirir.
- Yardımcı Kulp: Ekstra kavrama ve kontrol sağlar.
- Derinlik Ölçer: For setting drilling depth.
- Pil Takımı: 20V Lithium-Ion battery (sold separately or included in kit).
- LED Çalışma Işığı: Çalışma alanını aydınlatır.
4. Kurulum
4.1 Pilin Takılması ve Şarj Edilmesi:
- Ensure the battery pack is fully charged before first use. Refer to the battery charger manual for charging instructions.
- To install the battery, align the battery pack with the receptacle on the tool handle and slide it in until it clicks into place.
- To remove the battery, press the battery release button and slide the battery pack out.
4.2 Bit Installation:
- Always ensure the tool is switched off and the battery is removed before changing bits.
- Pull back the chuck sleeve and insert the SDS-Plus drill bit or chisel into the chuck.
- Uç, kilitleme mekanizmasına oturana kadar hafifçe döndürün.
- Release the chuck sleeve. Pull on the bit to ensure it is securely locked. A slight axial play is normal for SDS-Plus systems.
- To remove the bit, pull back the chuck sleeve and pull the bit out.
4.3 Auxiliary Handle and Depth Gauge Adjustment:
- Yardımcı kolu saat yönünün tersine çevirerek gevşetin.
- Sapı rahat ve güvenli bir konuma ayarlayın.
- Derinlik ölçerini yardımcı tutamaktaki deliğe yerleştirin.
- Set the desired drilling depth by sliding the depth gauge.
- Tighten the auxiliary handle by twisting it clockwise to secure both the handle and the depth gauge.
5. Kullanım Talimatları
5.1 Çalışma Modunun Seçilmesi:
Uygun işlevi seçmek için mod seçici anahtarını çevirin:
- Delme Modu (Matkap Sembolü): For drilling in wood, metal, and plastic without hammer action.
- Hammer Drilling Mode (Hammer and Drill Symbol): For drilling in concrete, brick, and masonry with hammer action.
- Chiseling Mode (Chisel Symbol): For light chiseling work. The rotation is disengaged, allowing only hammer action.
5.2 Başlatma ve Durdurma:
- Aleti çalıştırmak için tetik düğmesine basın.
- Aleti durdurmak için tetik anahtarını bırakın.
- Tetiğe basıldığında entegre LED çalışma lambası yanacaktır.
5.3 Speed Control and Direction:
- The tool features variable speed control. Press the trigger switch gently for lower speeds and harder for higher speeds.
- Use the forward/reverse switch to change the rotation direction. Ensure the tool is completely stopped before changing direction.
5.4 Drilling Tips:
- İş parçanızı her zaman sabitleyin.
- Dengeli ve sabit bir basınç uygulayın. Aleti zorlamayın.
- Derin çukurlarda, kalıntıları temizlemek için matkap ucunu periyodik olarak geri çekin.
- When drilling into hard materials, use appropriate drill bits and consider cooling the bit with water if necessary.
6. Bakım
Düzenli bakım, aletinizin optimum performansını sağlar ve ömrünü uzatır.
- Temizlik: After each use, clean the tool with a soft cloth. Do not use harsh chemicals or abrasive cleaners. Keep ventilation openings clear of dust and debris.
- Chuck Bakımı: Periodically clean the chuck and apply a small amount of grease to the SDS-Plus shank of your bits to ensure smooth operation and prevent wear.
- Pil Bakım: Pilleri serin ve kuru bir yerde saklayın. Tamamen boşalmış pilleri uzun süre saklamayın.
- Denetleme: Regularly inspect the tool for any signs of damage, loose screws, or worn parts. If any damage is found, have the tool repaired by a qualified service technician before further use.
7. Sorun Giderme
Bu bölümde, döner darbeli matkabınızda karşılaşabileceğiniz yaygın sorunlar ele alınmaktadır.
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Araç başlamıyor. | Pil doğru takılmamış veya boşalmış. | Pilin tamamen takılı olduğundan emin olun. Pili şarj edin. |
| Azalmış güç veya performans. | Battery low or bit is dull/worn. | Recharge or replace battery. Replace or sharpen the drill bit. |
| Aşırı titreşim veya gürültü. | Loose bit or damaged internal components. | Ensure bit is securely locked. If problem persists, discontinue use and contact service. |
| Bit gets stuck in workpiece. | Incorrect drilling technique or hitting rebar. | Use appropriate pressure. If hitting rebar, reposition the drill. Use reverse function to extract. |
8. Özellikler
| Özellik | Değer |
|---|---|
| Marka | Ingco |
| Örnek | CRHLI20168 |
| Güç Kaynağı | Pil ile çalışır |
| Cilttage | 20V |
| Yüksüz Hız | 0-850 devir/dakika |
| Etki Oranı | 0-5100 vuruş/dakika |
| Matkap Tipi | Darbeli Matkap |
| Özel Özellikler | Cordless, Battery-powered, Built-in LED work light |
| Malzeme | Metal |
| Renk | Sarı |
| Dahil Bileşenler | Tools (refer to product packaging for specific inclusions) |
9. Garanti ve Destek
Ingco products are manufactured to high-quality standards. For information regarding the standard manufacturer's warranty, please refer to the warranty card included with your product or visit the official Ingco webSite. Satın alma belgeniz olarak satın alma fişinizi saklayın.
For technical support, spare parts, or service inquiries, please contact your local Ingco dealer or authorized service center. Contact information can typically be found on the Ingco official websitede veya ürün ambalajında yer almamaktadır.
Extended protection plans may be available from third-party providers. These plans are separate from the manufacturer's warranty and their terms and conditions should be reviewed directly with the provider.
