KIMO QM-5005 Cordless Polisher User Manual

1. Güvenlik Talimatları

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Genel Elektrikli Alet Güvenlik Uyarıları:

• Çalışma Alanı Güvenliği: Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. Yanıcı sıvılar, gazlar veya toz gibi patlayıcı ortamlarda elektrikli aletleri kullanmayın.
• Elektriksel Güvenlik: Elektrikli aletlerin fişleri prize uygun olmalıdır. Fişte hiçbir şekilde değişiklik yapmayın. Topraklı elektrikli aletlerde adaptör fiş kullanmayın. Topraklı veya topraklanmış yüzeylerle vücut temasından kaçının.
• Kişisel Güvenlik: Stay alert, watch what you are doing, and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol, or medication. Use personal protective equipment. Always wear eye protection.
• Elektrikli Alet Kullanımı ve Bakımı: Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Herhangi bir ayar yapmadan, aksesuar değiştirmeden veya elektrikli aleti saklamadan önce fişi güç kaynağından çıkarın ve/veya çıkarılabilir ise pil takımını elektrikli aletten çıkarın.
• Batarya Aleti Kullanımı ve Bakımı: Yalnızca üretici tarafından belirtilen şarj cihazıyla şarj edin. Elektrikli aletleri yalnızca özel olarak tasarlanmış pil takımlarıyla kullanın.
• Hizmet: Elektrikli aletinizin bakımını, yalnızca aynı yedek parçaları kullanan kalifiye bir tamirciye yaptırın.

2. Ürün Bittiview ve Bileşenler

The KIMO QM-5005 Cordless Polisher is designed for various polishing and sanding tasks. It features a powerful motor, variable speed control, and a lightweight design for ease of use.

Paket İçeriği:

• KIMO QM-5005 Polisher Body
• 20V 2.0Ah Lithium-ion Battery (x2)
• Pil Şarj Cihazı (x1)
• Saklama Çantası (x1)
• Sanding Paper (x8)
• Replacement Polishing Discs (x2)
• Wool Buffer Pads (x2)
• Microfiber Pads (x2)
• Flat Sponge Pads (x3)
• Wave Sponge Pads (x3)
• Kullanım Kılavuzu

Temel Özellikler:

• Long-lasting 2.0Ah Batteries: Two 20V 2.0Ah batteries provide extended operation and high output.
• Saf Bakır Motor: Equipped with a durable pure copper motor for enhanced lifespan and efficient performance.
• 6 Hızlı Değişken Kontrol: Adjustable speeds from 994 to 3634 RPM for precise control across various applications.
• Enhanced Polishing Effect: Double-action random orbital motion prevents swirl marks, suitable for car polishing, waxing, and other surfaces.
• Düşük Gürültü ve Titreşim: Lightweight at 1.2KG, designed for minimal vibration and noise, making it user-friendly for beginners.
• Mükemmel Isı Dağılımı: Integrated cooling system protects the motor from overheating, extending tool life.

Figure 2.1: KIMO QM-5005 Polisher highlighting key features like 6-speed, 100mm pad, pure copper motor, cordless design, 2.0Ah batteries, and rich accessories.

Figure 2.2: Included 20-piece accessory set for the KIMO QM-5005 Polisher, showing various pads and sanding papers.

3. Kurulum

3.1 Pilin Şarj Edilmesi:

1. Şarj cihazını elektrik prizine takın.
2. Insert the 20V 2.0Ah battery into the charger.
3. The indicator light on the charger will show the charging status. Ensure the battery is fully charged before first use.
4. Tamamen şarj olduktan sonra pili şarj cihazından çıkarın.

Figure 3.1: Two 20V 2.0Ah batteries connected to the charger, indicating the charging process.

3.2 Attaching/Detaching the Battery:

• Eklemek için: Align the battery with the polisher's battery slot and slide it in until it clicks securely into place.
• Ayırmak için: Press the battery release button (if present) and slide the battery out.

3.3 Attaching Polishing/Sanding Pads:

1. Ensure the polisher is turned off and the battery is removed.
2. Select the appropriate pad (sanding paper, flat sponge, wave sponge, wool buffer, or microfiber pad) for your task.
3. Align the pad with the backing plate on the polisher. The pads typically attach via hook-and-loop (Velcro) fasteners.
4. Press the pad firmly onto the backing plate to ensure a secure attachment.

Figure 3.2: Illustration of attaching a polishing pad to the polisher's backing plate.

4. Kullanım Talimatları

4.1 Açma/Kapatma:

• Parlatıcıyı çalıştırmak için güç düğmesine basın.
• Kapatmak için güç düğmesini bırakın.

4.2 Adjusting Speed:

The KIMO QM-5005 features a 6-speed variable control dial. Rotate the dial to select the desired speed setting (1-6) for your application.

• Speed 1-2 (994-1384 RPM): Ideal for waxing and delicate polishing.
• Speed 3-4 (2064-2640 RPM): Suitable for general polishing and buffing.
• Speed 5-6 (3234-3634 RPM): For heavy-duty polishing, scratch removal, or sanding.

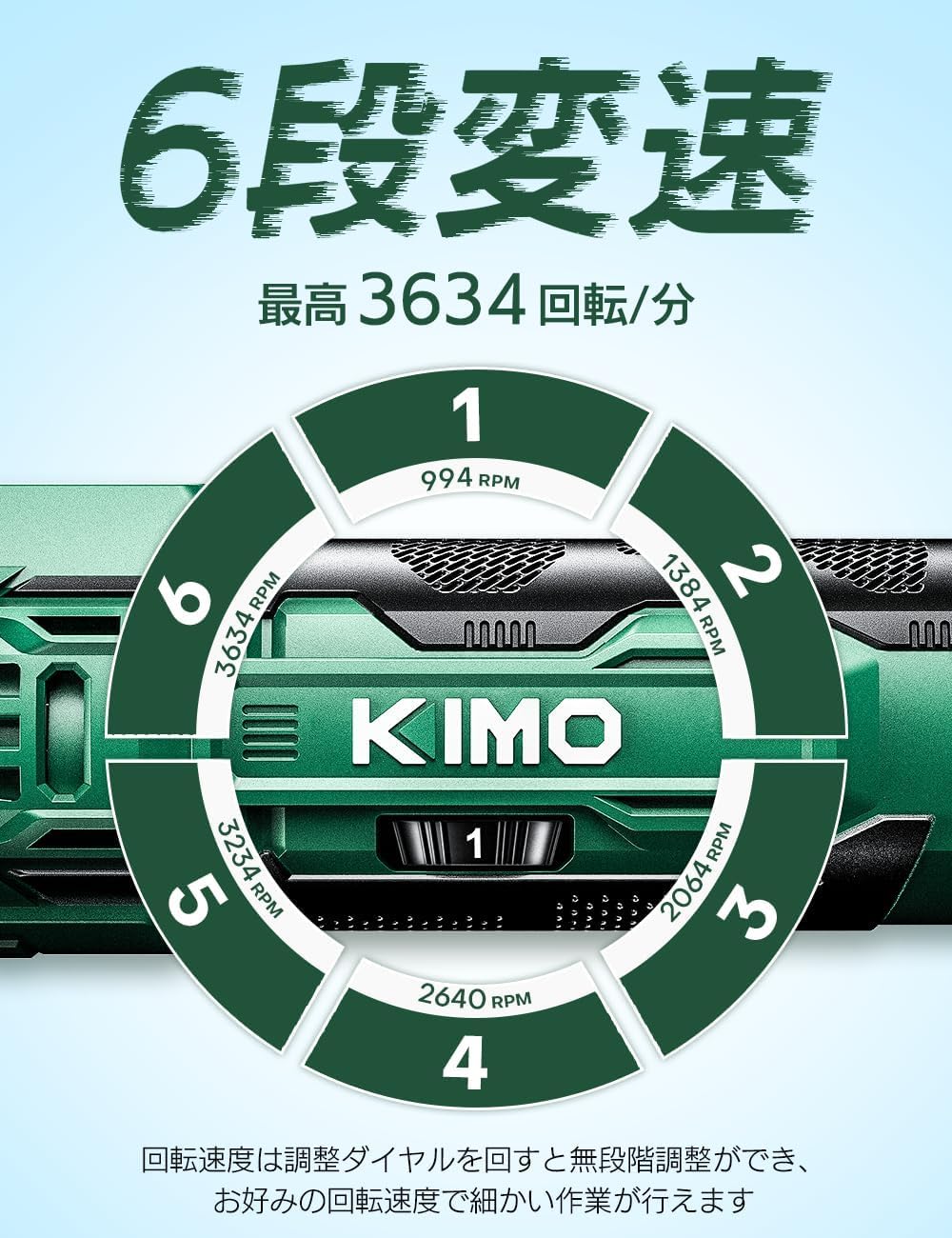

Figure 4.1: Close-up of the 6-speed adjustment dial on the KIMO polisher, showing RPM ranges for each setting.

Figure 4.2: Visual guide for selecting appropriate speed settings for waxing, general polishing, and heavy polishing.

4.3 General Polishing Techniques:

1. Az miktarda cila veya macunu doğrudan pedin veya yüzeyin üzerine uygulayın.
2. Place the pad flat on the surface before turning on the polisher.
3. Start the polisher at a low speed and spread the product evenly over a small section.
4. Increase the speed as needed and move the polisher in overlapping passes, maintaining even pressure.
5. Avoid applying excessive pressure, as this can reduce efficiency and potentially damage the surface.
6. For optimal results, work in small sections (e.g., 2x2 feet for car panels).

Figure 4.3: The KIMO polisher being used on a car surface, demonstrating its double-action polishing capability.

4.4 Uygulamalar:

The KIMO QM-5005 polisher is versatile and can be used for:

• Car polishing and waxing
• Scratch and swirl mark removal
• Furniture polishing
• Floor waxing
• Sink and mirror cleaning
• Rust removal (with appropriate sanding pads)

Şekil 4.4: Ör.amples of the KIMO polisher being used for rust removal, car polishing, furniture polishing, sink cleaning, and mirror polishing.

5. Bakım

Regular maintenance ensures the longevity and optimal performance of your KIMO QM-5005 polisher.

5.1 Temizlik:

• Temizlemeden önce mutlaka aküyü çıkarın.
• Aletin gövdesini yumuşak bir bezle silin.amp bez. Sert kimyasallar veya aşındırıcı temizleyiciler kullanmayın.
• Clean polishing pads thoroughly after each use. Rinse foam pads with water and mild soap, then allow them to air dry completely.
• Remove any dust or debris from the ventilation openings to ensure proper heat dissipation.

Figure 5.1: The KIMO polisher highlighting its heat dissipation system, crucial for motor protection and longevity.

5.2 Depolama:

• Store the polisher and accessories in the provided storage bag in a clean, dry place, away from direct sunlight and extreme temperatures.
• Pillerin ömrünü uzatmak için uzun süreli saklamadan önce kısmen şarj edilmiş (yaklaşık %50) olduklarından emin olun.

5.3 Pil Bakımı:

• Do not store batteries in a discharged state.
• Avoid exposing batteries to water or extreme heat.
• If the battery is not used for an extended period, charge it periodically to maintain its health.

6. Sorun Giderme

If you encounter issues with your KIMO QM-5005 polisher, refer to the following common problems and solutions:

If the problem persists after trying these solutions, please contact KIMO customer support for assistance.

7. Özellikler

8. Garanti ve Destek

For warranty information, technical support, or any inquiries regarding your KIMO QM-5005 polisher, please refer to the warranty card included in your package or contact KIMO customer service directly.

You can typically find contact information on the official KIMO websiteniz veya satın alma platformunuz aracılığıyla.
