BAOFENG UV-10R İki Yönlü Telsiz Kullanım Kılavuzu

1. Ürün Bittiview

The BAOFENG UV-10R is a portable multi-band two-way radio designed for reliable long-range communication. It features a USB-C charging port, NOAA weather alert, and supports 999 channels for versatile use.

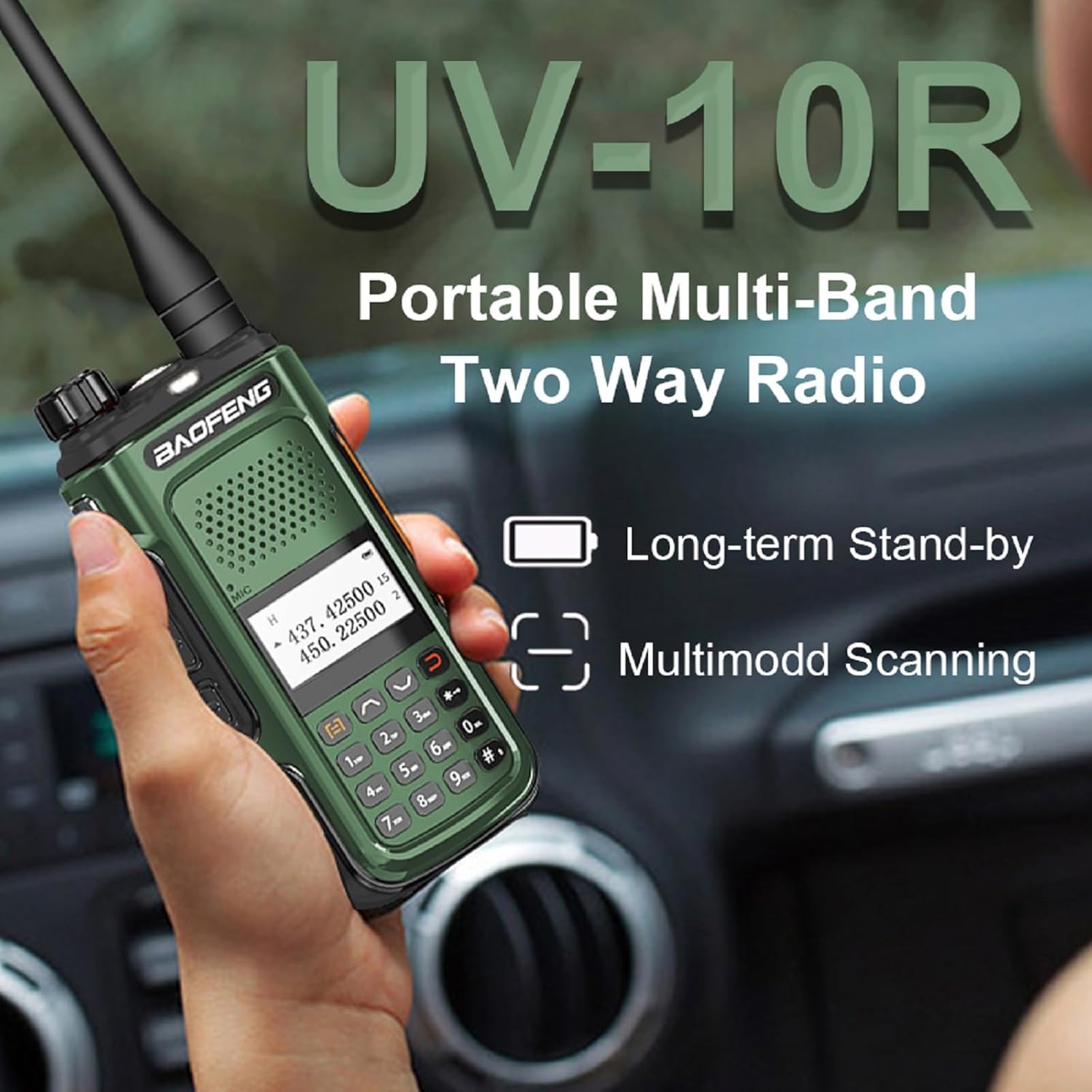

Image: BAOFENG UV-10R Two Way Radio, showcasing its long-term stand-by and multimode scanning capabilities.

Paket İçeriği

Paketin içinde tüm öğelerin mevcut olduğundan emin olun:

• Portable Radio (UV-10R)
• 18.89-inch Tactical Antenna
• Programlama Kablosu
• C Tipi USB Kablosu
• Pil
• Yüksek Kazançlı Anten
• Şarj Cihazı Tabanı
• Kemer Klipsi
• El Kayışı
• Kullanıcı Kılavuzu

2. Kurulum

2.1 Antenin Takılması

Anteni, radyonun üst kısmındaki konektöre saat yönünde dikkatlice, parmaklarınızla sıkılaşana kadar vidalayın. Aşırı sıkmayın.

2.2 Pili Takma

Align the battery pack with the grooves on the back of the radio. Slide the battery upwards until it clicks into place. To remove, press the release latch and slide the battery downwards.

2.3 Radyoyu Şarj Etme

UV-10R iki şarj yöntemini destekler:

• USB-C Doğrudan Şarj: Connect the provided Type-C USB cable to the USB-C port on the side of the radio and to a compatible USB power source (e.g., power bank, PC, car charger, laptop, or wall adapter).
• Şarj Cihazı Tabanı: Place the radio into the charger base. Ensure the charging contacts on the radio align with those on the base. The indicator light on the charger will show the charging status.

Image: BAOFENG UV-10R radio demonstrating USB-C direct charging capability.

3. Kullanım Talimatları

3.1 Radyo Bileşenleri

Image: Labeled diagram of the BAOFENG UV-10R radio's external components.

• Güç/Ses Düğmesi: Cihazı açmak ve sesi artırmak için saat yönünde, sesi azaltmak ve kapatmak için saat yönünün tersine çevirin.
• Anten: Sinyalleri iletmek ve almak için.
• Gösterge Işığı: Illuminates for various statuses (e.g., red for transmit, green for receive).
• El feneri: LED el fenerini etkinleştirir.
• PTT (Bas-Konuş) Düğmesi: İletmek için basılı tutun; almak için bırakın.
• Mikrofon: Ses girişi için mikrofon.
• 2-pin K Jack: For connecting external audio accessories like headsets or microphones.
• LED ekran: Displays channel, frequency, and other radio information.
• Menü Düğmesi: Radyonun menü ayarlarına erişim sağlar.
• Çıkış Düğmesi: Menüden çıkar veya geçerli işlemi iptal eder.
• Klavye: For entering frequencies, channel numbers, and navigating menus.

3.2 Güç Açma/Kapatma ve Ses Ayarı

To power on the radio, rotate the Power/Volume knob clockwise. Continue rotating to adjust the volume level. To power off, rotate the knob counter-clockwise until it clicks.

3.3 Channel Selection and Frequency Range

The UV-10R supports 999 channels. Use the keypad to enter desired channel numbers or navigate through channels using the up/down arrow buttons. The radio operates on dual bands with a frequency range of 144-148MHz and 420-450MHz.

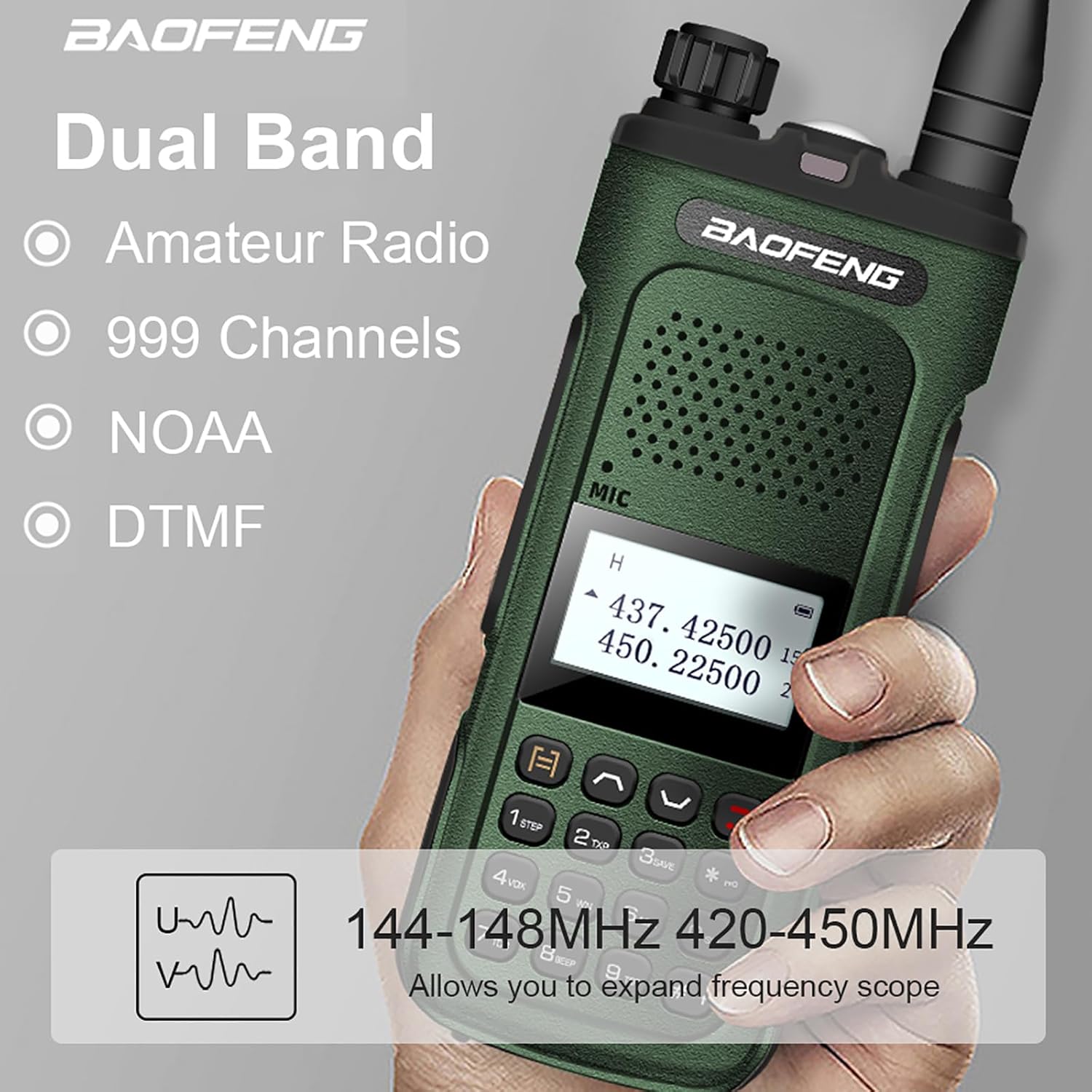

Image: BAOFENG UV-10R highlighting dual band operation, 999 channels, NOAA weather alert, and DTMF.

3.4 İletim ve Alma

To transmit, press and hold the PTT button on the side of the radio and speak clearly into the microphone. Release the PTT button to switch to receive mode.

3.5 Özel Fonksiyonlar

• NOAA Hava Durumu Uyarısı: Activates alerts for severe weather conditions. Refer to the full user manual for specific activation steps.
• Multimode Scanning: Allows the radio to scan through channels or frequencies to detect active transmissions.
• VOX (Sesle Çalışan Santral): Enables hands-free transmission when voice is detected, eliminating the need to press the PTT button.
• DTMF (Çift Tonlu Çoklu Frekans): Used for signaling and control functions.
• LED Strong Flashlight: The built-in flashlight can be activated for illumination.

Image: The BAOFENG UV-10R's LED flashlight providing illumination in a low-light environment.

4. Bakım

4.1 Temizlik

Radyo dışını yumuşak bir bezle silin.amp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the USB-C port and accessory jacks are free of dust and debris.

4.2 Pil Bakımı

Pil ömrünü uzatmak için pili sık sık tamamen boşaltmaktan kaçının. Radyoyu ve pili uzun süre kullanılmadığı zamanlarda serin ve kuru bir yerde saklayın. Pili aşırı sıcaklıklara maruz bırakmayın.

4.3 Depolama

Store the radio in a dry, dust-free environment away from direct sunlight and extreme temperatures. Remove the battery if storing for more than a month.

5. Sorun Giderme

5.1 Güç Yok

• Pilin doğru şekilde takılıp takılmadığını ve şarj edilip edilmediğini kontrol edin.
• Ensure the Power/Volume knob is rotated clockwise past the 'off' position.

5.2 İletim veya Alım Yapılamıyor

• Antenin güvenli bir şekilde bağlandığından emin olun.
• Doğru kanalda veya frekansta olduğunuzdan emin olun.
• Check if the battery level is sufficient for transmission.
• Confirm that the PTT button is being pressed correctly.

5.3 Düşük Ses Kalitesi

• Ses seviyesini ayarlayın.
• Check for obstructions between radios if communicating with another device.
• Ensure the microphone and speaker are not blocked or dirty.

6. Özellikler

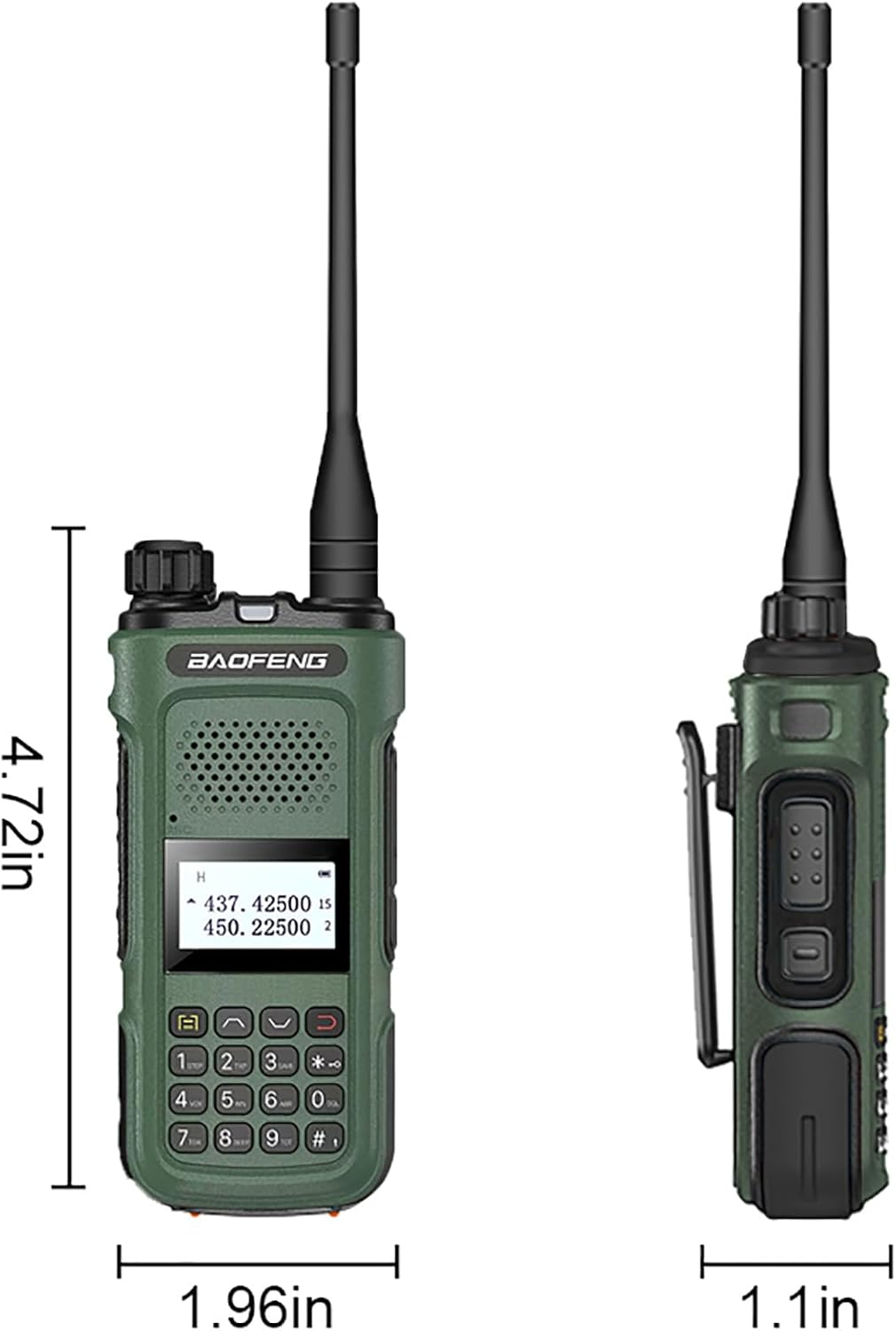

Image: Dimensions of the BAOFENG UV-10R Two Way Radio.

7. Garanti ve Destek

7.1 Garanti Bilgileri

1 yıllık garanti yalnızca "Shiqun Electronics Co., Ltd." tarafından sağlanmaktadır. Lütfen garanti talepleriniz için satın alma belgenizi saklayın.

7.2 Müşteri Desteği

For further assistance, technical support, or service inquiries, please contact the manufacturer or your authorized dealer. Refer to the contact information provided in your purchase documentation.
