1. Giriş
Satın aldığınız için teşekkür ederizasing the Optoma X309ST projector. This manual provides essential information for safely installing, operating, and maintaining your device. Please read this manual thoroughly before using the projector to ensure optimal performance and longevity.
Kutuda Neler Var?
- Optoma X309ST Projector
- Güç Kablosu
- Uzaktan Kumanda (pilli)
- VGA Kablosu
- Kullanım Kılavuzu (bu belge)
- Garanti Kartı
2. Güvenlik Bilgileri
UYARI: Yangın veya elektrik çarpmasını önlemek için bu cihazı yağmur veya neme maruz bırakmayın.
- Havalandırma açıklıklarını kapatmayın. Projektörün etrafında uygun hava akışı için yeterli alan olduğundan emin olun.
- Projektör lensine doğrudan bakmayın.amp is on. The bright light can damage your eyes.
- Yalnızca projektörle birlikte verilen güç kablosunu kullanın.
- Bu ürüne kendiniz servis vermeye çalışmayın. Tüm servis işlemleri için kalifiye servis personeline başvurun.
- Projektörü sudan ve nemden uzak tutun.
- Projektörü dengesiz yüzeylere yerleştirmekten kaçının.
3. Ürün Bittiview
Projektör Bileşenleri
Şekil 3.1: Tepe view of the Optoma X309ST projector. This image displays the control panel with buttons for power, menu navigation, and source selection, along with the focus and zoom adjustment rings located near the lens.
Şekil 3.2: Ön view of the Optoma X309ST projector. The main projection lens is visible, flanked by ventilation grilles on either side, designed for efficient heat dissipation.

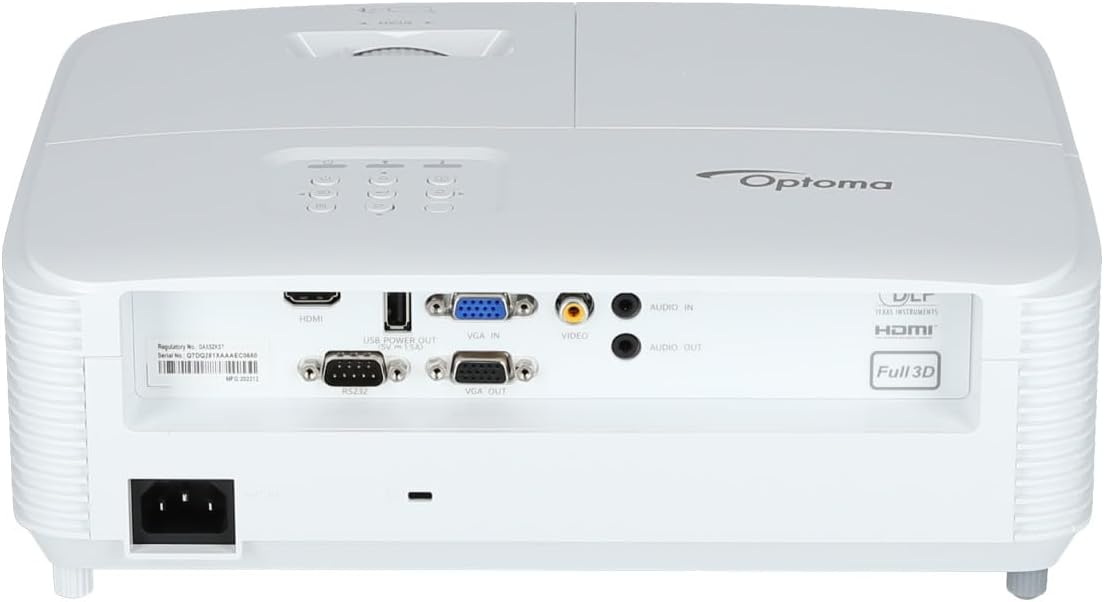

Şekil 3.3: Arka view of the Optoma X309ST projector. This image highlights the various connectivity ports including HDMI, VGA In, VGA Out, USB Power Out, Audio In, Audio Out, Video (RCA Composite), and the RS-232 control port, along with the power input.
Kontrol Paneli
The control panel on the top of the projector allows for basic operation without the remote control. It includes buttons for:
- Güç: Projektörü açar veya kapatır.
- Menü: Ekran üstü menüye (OSD) erişim sağlar.
- Gezinme Okları: Menü seçenekleri arasında gezinmek ve ayarları değiştirmek için kullanılır.
- Kaynak: Selects the input source (HDMI, VGA, etc.).
- Yeniden senkronizasyon: Optimizes the image for analog sources.
4. Kurulum
4.1 Projeksiyon Cihazının Yerleştirilmesi
The Optoma X309ST is a short-throw projector, designed to project large images from a short distance. Place the projector on a stable, flat surface or mount it securely. Ensure the projection surface (screen or wall) is flat and clear of obstructions.
- For optimal image quality, position the projector perpendicular to the screen.
- Maintain adequate ventilation space around the projector (at least 30 cm / 12 inches).
4.2 Gücün Bağlanması
- Connect the power cord to the AC inlet on the rear of the projector.
- Güç kablosunun diğer ucunu topraklı bir elektrik prizine takın.
- The power LED on the projector will illuminate, indicating standby mode.
4.3 Giriş Kaynaklarının Bağlanması
The projector supports various input sources. Choose the appropriate cable for your device.
- HDMI: For digital video and audio. Connect an HDMI cable from your source device (e.g., laptop, Blu-ray player) to the HDMI port on the projector.
- VGA: For analog video. Connect a VGA cable from your computer to the VGA IN port on the projector. For audio, connect a 3.5mm audio cable from your computer's audio output to the AUDIO IN port.
- RCA Composite Video: For standard definition analog video. Connect an RCA composite video cable (yellow connector) to the VIDEO port. For audio, connect RCA audio cables (red/white) to the AUDIO IN ports.
- USB Güç Çıkışı: This port provides 5V power for external devices like streaming sticks, but does not transmit data.
5. Projektörün Çalıştırılması
5.1 Açma/Kapatma
- Açmak İçin: Press the Power button on the control panel or remote control. The power LED will change from red (standby) to blue (on).
- Kapatmak İçin: Press the Power button twice. The first press will display a confirmation message; press again to confirm shutdown. The power LED will return to red.
Not: Allow the projector to cool down for a few minutes after powering off before unplugging it or moving it.
5.2 Giriş Kaynağının Seçilmesi
Basın Kaynak button on the control panel or remote control repeatedly to cycle through available input sources (HDMI, VGA, Video). Alternatively, use the dedicated input buttons on the remote control.
5.3 Görüntüyü Ayarlama
- Odak: Görüntü net ve berrak görünene kadar objektif üzerindeki odak halkasını çevirin.
- Yakınlaştır: Rotate the zoom ring on the lens to adjust the image size without moving the projector.
- Keystone Düzeltmesi: If the image appears trapezoidal, use the Keystone Correction function in the OSD menu to square the image. Access via the Menü düğme.
5.4 Ekran Üstü Görüntüleme (OSD) Menüsü
Basın Menü button to access the OSD. Use the navigation arrows to browse categories and options. Press Girmek or the right arrow to select an option, and the left arrow or Menü again to go back or exit.
Yaygın OSD ayarları şunları içerir:
- Görüntü Ayarları: Brightness, Contrast, Color, Aspect Ratio, Picture Mode.
- Görüntü ayarları: Keystone, Overscan, Wall Color.
- Setup Settings: Language, Auto Power Off, High Altitude Mode.
- Lamp Ayarlar: Lamp Hours, Lamp Mode (Bright, Eco).
6. Bakım
Düzenli bakım, projektörünüzün en iyi performansı göstermesini sağlar ve kullanım ömrünü uzatır.
6.1 Projektörün Temizlenmesi
- Dış: Yumuşak, tüy bırakmayan bir bez kullanınampened with a mild, non-abrasive cleaner. Do not spray cleaner directly onto the projector.
- Mercek: Use a lens cleaning cloth or lens paper with a specialized lens cleaning solution. Avoid touching the lens surface with your fingers.
- Havalandırma Izgaraları: Use a soft brush or a vacuum cleaner with a brush attachment to remove dust from the ventilation grilles. Ensure the projector is powered off and unplugged before cleaning.
6.2 Lamp Yenisiyle değiştirme
WARNING: Projector lamps operate at high temperatures and pressures. Allow the projector to cool completely before attempting lamp replacement. Refer to the full service manual for detailed lamp replacement instructions or contact qualified service personnel.
Lamp life can vary depending on usage and lamp mode. A warning message will appear on screen when the lamp is nearing the end of its life. Only use genuine Optoma replacement lamps.
6.3 Hava Filtresi Temizliği/Değiştirilmesi
The Optoma X309ST projector is designed with a sealed optical engine, which typically means it does not have user-serviceable air filters that require regular cleaning or replacement. However, ensure the ventilation grilles remain clear of dust and debris as described in section 6.1.
7. Sorun Giderme
Projeksiyon cihazınızla ilgili sorunlarla karşılaşırsanız, aşağıdaki yaygın sorunlar ve çözümlerine göz atın:
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Ekranda görüntü yok. |
|
|
| Görüntü bulanık. |
|
|
| Görüntü yamuk şeklindedir. |
|
|
| Projeksiyon cihazı aşırı ısınıyor veya kapanıyor. |
|
|
If the problem persists after trying these solutions, please contact Optoma customer support.
8. Özellikler
| Özellik | Detay |
|---|---|
| Model Numarası | E9PD7DQ01EZ1 |
| Parlaklık | 3700 ANSI Lümenleri |
| Yerel Çözünürlük | XGA (1024x768) |
| Atış Oranı | 0.617:1 Short Throw |
| Bağlantı Teknolojisi | HDMI, USB, VGA |
| Girişler | HDMI, VGA, RCA Composite Video, Analog Audio (3.5mm) |
| Çıktılar | VGA Out (Loop-Through), Analog Audio (3.5mm) |
| Özel Özellikler | USB Power Output, Built-In 10-Watt Speaker, RS-232 Controllable, IR Remote Control Included, Full 3D content support |
| Ürün Ağırlığı | 6.61 pound (yaklaşık 3 kg) |
| Ürün Boyutları (U x G x Y) | 15.42 x 10.35 x 13.52 inç (yaklaşık 39.17 x 26.29 x 34.34 cm) |
| Önerilen Kullanımlar | Business presentations, Education, Multimedia, Full 3D content |
9. Garanti ve Destek
9.1 Garanti Bilgileri
Your Optoma X309ST projector comes with a standard manufacturer's warranty. Please refer to the warranty card included in your product packaging for specific terms, conditions, and duration. Keep your proof of purchase for warranty claims.
The product includes 1 year technical support as part of the purchase.
9.2 Müşteri Desteği
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Optoma customer support. Visit the official Optoma website for the most up-to-date contact information, FAQs, and driver downloads.
Daha fazla bilgi ve destek kaynaklarına şu adresten ulaşabilirsiniz: Optoma Store on Amazon or the official Optoma webalan.
