1. Güvenlik Bilgileri
Lütfen kurulum işlemine başlamadan önce tüm talimatları okuyun ve anlayın. Aksi takdirde elektrik çarpması, yangın veya ölümcül olabilecek ya da ciddi hasara yol açabilecek diğer yaralanmalar meydana gelebilir.
- UYARI: Elektrik çarpması riski. Kurulum veya bakım işlemlerinden önce ana devre kesiciden veya sigorta kutusundan elektriği kesin.
- Tüm elektrik bağlantıları yerel yönetmeliklere, yönetmeliklere veya Ulusal Elektrik Koduna (NEC) uygun olmalıdır. Elektrik tesisatı bağlantıları konusunda bilgi sahibi değilseniz, yetkili bir elektrikçiyle iletişime geçin.
- This fixture is intended for outdoor use. Ensure the mounting surface is structurally sound.
- Yalnızca ampul tipini ve watt'ını kullanıntagözellikler bölümünde belirtilmiştir.
- Lütfen armatürde herhangi bir değişiklik yapmaya çalışmayın.
2. Paket İçeriği
Kuruluma devam etmeden önce tüm bileşenlerin mevcut olduğundan emin olun.
- A. Fixture Assembly (1)
- B. Glass Shade (1)
- C. Mounting Hardware Kit (1) - Includes mounting strap, outlet box screws, wire connectors, ground screw.
Şekil 2.1: Ön view of the Kichler Toman outdoor wall mount light fixture.
Şekil 2.2: Yan view of the Kichler Toman outdoor wall mount light fixture, showing its depth.
3. Gerekli Araçlar (Dahil Değildir)
- Yıldız uçlu tornavidalar
- Düz tornavida
- Tel Soyucular
- Pense
- Elektrik Bandı
- Güvenlik Gözlükleri
4. Kurulum Talimatları
Follow these steps carefully to install your Kichler Toman outdoor wall mount light.
- Gücü Kapatın: Before starting, ensure the electrical power is turned off at the circuit breaker or fuse box to prevent electric shock.
- Montaj Yüzeyini Hazırlayın: Ensure the electrical outlet box is securely mounted to the building structure.
- Montaj Kayışını Takın: Secure the mounting strap (part of C) to the outlet box using the provided outlet box screws. Ensure the strap is oriented correctly for the fixture.
- Elektrik Bağlantılarını Yapın:
- Connect the bare copper or green ground wire from the fixture to the ground wire from the outlet box using a wire connector. If no ground wire is present in the outlet box, attach the fixture's ground wire to the ground screw on the mounting strap.
- Connect the white wire from the fixture to the white (neutral) wire from the outlet box using a wire connector.
- Connect the black wire from the fixture to the black (hot) wire from the outlet box using a wire connector.
- Tüm kabloları dikkatlice çıkış kutusuna sokun.
- Mount Fixture Assembly: Align the fixture assembly (A) with the mounting strap and secure it using the screws provided in the mounting hardware kit.
- Ampulü takın: Insert one 150 Watt maximum, E26 medium base incandescent bulb (not included) into the socket.
- Cam Abajurunu Takın: Carefully place the glass shade (B) over the bulb and secure it according to the fixture's design, typically by twisting or using retaining screws. Ensure it is snug to prevent rattling.

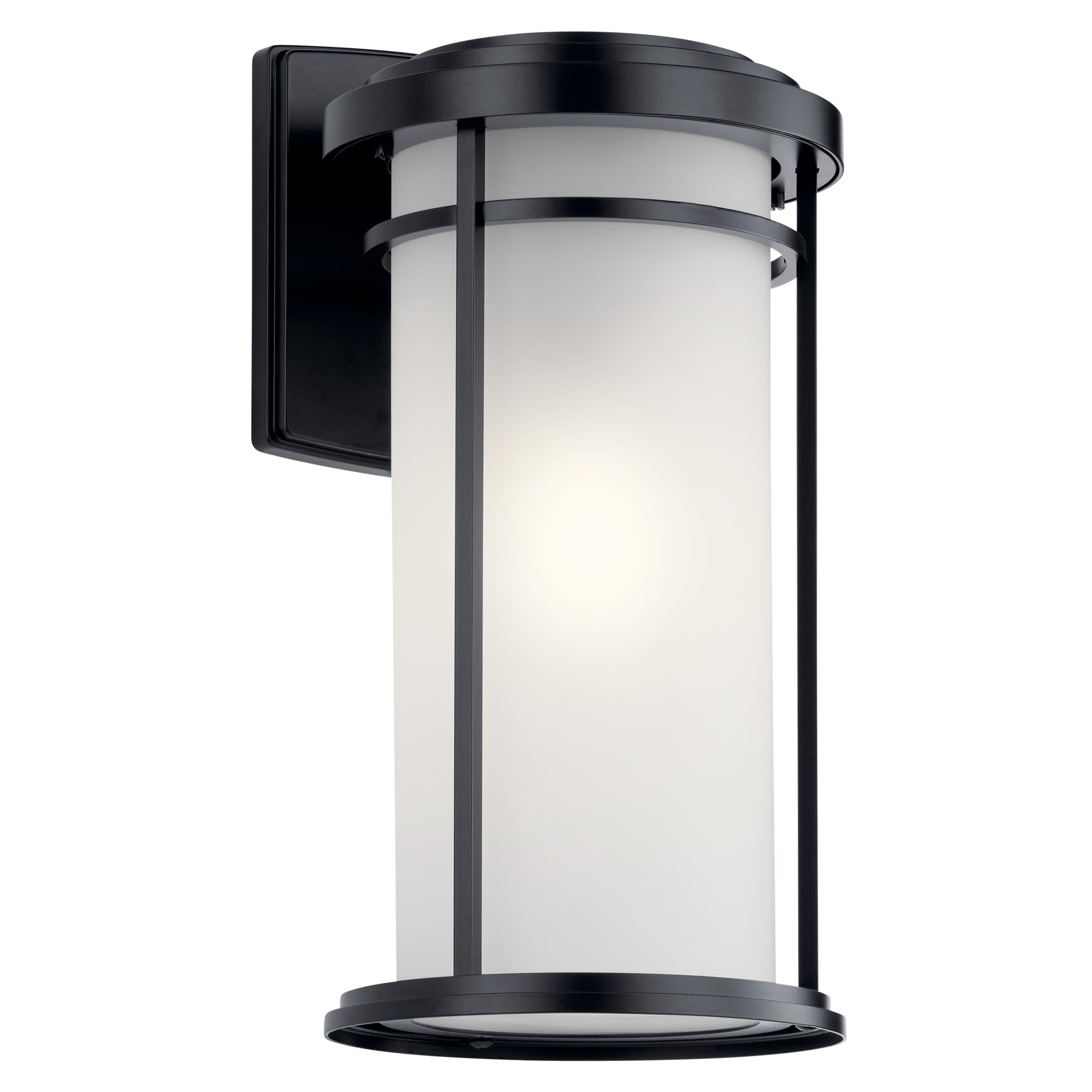

Figure 4.1: The Kichler Toman outdoor wall mount light after complete installation.
Figure 4.2: Detail of the clear seeded glass shade and deep black finish.
5. Kullanım Talimatları
Once installed, operating your Kichler Toman outdoor wall mount light is straightforward.
- Güç Açık: Restore power to the fixture at the main circuit breaker or fuse box.
- Anahtar İşlemi: Use the wall switch connected to the fixture to turn the light on and off.
- Karartma İşlevselliği: This fixture is dimmable. If connected to a compatible dimmer switch (sold separately), you can adjust the light output. Ensure the bulb used is also dimmable.
6. Bakım
Düzenli bakım, aydınlatma armatürünüzün görünümünü ve işlevselliğini korumaya yardımcı olacaktır.
- Temizlik: To clean the fixture, wipe it with a soft, dry cloth. Do not use abrasive cleaners or solvents as they may damage the finish or glass.
- Glass Shade Cleaning: The clear seeded glass shade can be cleaned with a mild glass cleaner applied to a cloth, then wiped onto the glass. Avoid spraying cleaner directly onto electrical components.
- Ampul Değişimi: Ensure power is off before replacing the bulb. Allow the bulb to cool completely before touching. Replace with an E26 medium base bulb, up to 150 Watts.
- Anti-Rust Feature: The fixture is designed with anti-rust properties for outdoor durability. However, periodic inspection for any signs of wear or corrosion is recommended.
7. Sorun Giderme
Eğer aydınlatma armatürünüz düzgün çalışmıyorsa, aşağıdaki yaygın sorunlara ve çözümlere göz atın:
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Işık yanmıyor | 1. Güç kapalı 2. Arızalı ampul 3. Loose wiring connection | 1. Devre kesiciyi/sigortayı kontrol edin. 2. Ampulü değiştirin 3. Check wiring connections (ensure power is off) |
| Işık titriyor | 1. Gevşek ampul 2. Incorrect bulb type for dimmer 3. Loose wiring connection | 1. Ampulü sıkın 2. Use dimmable bulb with dimmer 3. Check wiring connections (ensure power is off) |
| Glass shade rattles | Shade not securely fastened | Ensure glass shade is properly seated and secured with retaining screws or twist mechanism. |
8. Özellikler
| Özellik | Detay |
|---|---|
| Marka | Çocuklar |
| Model Numarası | 49688BK |
| Ürün Boyutları | 11"U x 10"G x 20"Y |
| Renk | Siyah |
| Malzeme | Alüminyum, Cam |
| Stil | Geçiş dönemi |
| Işık Fikstürü Formu | Duvar |
| Oda Tipi | Porch, Patio |
| İç/Dış Mekan Kullanımı | Dış mekan |
| Güç Kaynağı | Kablolu Elektrik |
| Kurulum Türü | Duvara Montaj |
| Özel Özellikler | Anti-Rust, Dimmable |
| Işık Kaynağı Türü | Akkor |
| Bitiş Türü | Boyalı |
| Gölge Malzemesi | Glass (Clear Seeded) |
| Işık Kaynağı Sayısı | 1 |
| Cilttage | 120 Volt (AC) |
| Netage | 150 watt (maks.) |
| Ampul Tabanı | E26 Orta |
| Ürün Ağırlığı | 8.14 pound |
| Montaj Gerekli | Evet |
| Su Direnç Seviyesi | Su geçirmez |
9. Garanti ve Destek
Kichler products are manufactured to high standards and are backed by a limited warranty.
- Garanti: Bu ürün 1 yıllık sınırlı garanti kapsamındadır. Garanti talepleri için lütfen satın alma belgenizi saklayınız.
- Müşteri Desteği: For technical assistance, missing parts, or warranty inquiries, please contact Kichler customer service. Refer to the Kichler webİletişim bilgileri için site veya ürün ambalajına bakın.
