Beko CTB6407X Extractor Hood User Manual

giriiş

This manual provides essential information for the safe and efficient installation, operation, and maintenance of your Beko CTB6407X extractor hood. Please read these instructions carefully before using the appliance and retain them for future reference.

The Beko CTB6407X is a wall-mounted or under-cabinet extractor hood designed to remove cooking fumes and odors from your kitchen. It features a 3-speed fan, halogen lighting, and a metal grease filter.

Güvenlik Bilgileri

Genel güvenlik:

• Ensure the appliance is disconnected from the mains supply before any maintenance or cleaning.
• Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı olan veya deneyim ve bilgi eksikliği bulunan kişiler (çocuklar dahil) tarafından, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili olarak gözetim veya talimat sağlanmadığı sürece kullanılmak üzere tasarlanmamıştır.
• Çocukların cihazla oynamamalarını sağlamak için gözetim altında tutulmaları gerekir.
• Davlumbazın altında alev almayın.
• Do not leave frying pans unattended during use, as overheated oil can ignite.
• Gaz veya diğer yakıt yakan cihazların dumanını dışarı atmak için kullanılan bacaya hava verilmemelidir.
• There must be adequate ventilation in the room when the range hood is used at the same time as appliances burning gas or other fuels.
• The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the range hood should be at least 65 cm.

Elektriksel Güvenlik:

• Şebeke voltajının kontrol edildiğinden emin oluntage, hacme karşılık gelirtage, davlumbazın içindeki bilgi plakasında belirtilmiştir.
• Cihaz uygun şekilde topraklanmalıdır.
• Fişi çekmek için elektrik kablosundan çekmeyin.
• Elektrik kablosu hasarlı ise tehlikeyi önlemek için üretici, servis temsilcisi veya benzer şekilde yetkili kişiler tarafından değiştirilmelidir.

Kurulum ve Yükleme

The Beko CTB6407X extractor hood can be installed as a wall-mounted or under-cabinet unit. Proper installation is crucial for optimal performance and safety. It is recommended that installation be performed by a qualified technician.

Boyutlar ve Açıklık

A technical drawing with precise dimensions and mounting requirements is typically included with the product. Ensure sufficient clearance above the cooking surface as specified in the safety information.

Note: A technical drawing illustrating the dimensions and mounting points for the Beko CTB6407X extractor hood is usually provided in the product packaging. Key measurements include height (17.5 cm), width (60 cm), and depth (30-45.2 cm), along with ducting diameter (Ø151 mm).

Montaj

1. Mark the drilling points on the wall or underside of the cabinet according to the provided technical drawing.
2. Drill holes and insert wall plugs (if mounting to a wall).
3. Secure the mounting bracket or directly mount the hood using appropriate screws.
4. Kaputun düz ve sağlam bir şekilde sabitlendiğinden emin olun.

Kanal Bağlantısı

Connect the exhaust outlet of the hood to an external ducting system. The hood is designed for ducted extraction. Ensure the ducting is rigid and of the correct diameter (Ø151 mm) to maintain airflow efficiency.

The Beko CTB6407X extractor hood shown installed neatly under a kitchen cabinet, demonstrating its integrated design.

Elektriksel bağlantı

Connect the appliance to a suitable earthed electrical outlet. The power supply requirements are 220-240 V, 50 Hz, 10 A. Ensure the connection is made by a qualified electrician if you are unsure.

Kullanım Talimatları

The Beko CTB6407X extractor hood features simple slide controls for fan speed and lighting.

Fan Çalışması

The hood has 3 fan speeds to suit different cooking needs:

• Hız 1 (Düşük): For simmering or light cooking.
• Hız 2 (Orta): Genel pişirme için.
• Hız 3 (Yüksek): For heavy frying or strong odors.

To select a fan speed, use the slide switch located on the front panel of the hood. Slide the switch to the desired speed setting.

Ayrıntılı view of the control panel and the two integrated halogen lights on the Beko CTB6407X extractor hood.

Aydınlatma

The hood is equipped with two 40W halogen lights to illuminate your cooking area. To turn the lights on or off, use the separate slide switch for lighting, also located on the front panel.

The underside of the Beko CTB6407X extractor hood, highlighting the metal grease filter and the bright halogen lights.

Bakım ve Temizlik

Regular maintenance ensures the longevity and optimal performance of your extractor hood. Always disconnect the appliance from the power supply before cleaning or performing maintenance.

Metal Yağ Filtresinin Temizlenmesi

The metal grease filter traps grease particles from cooking fumes. It should be cleaned regularly, typically every 2-4 weeks depending on usage, to prevent grease buildup and maintain extraction efficiency.

Yakın çekim view of the removable metal grease filter, designed to capture cooking grease and protect the internal components of the hood.

1. To remove the filter, locate the release clips or handles and gently pull the filter downwards or outwards.
2. Wash the filter by hand in hot soapy water or in a dishwasher (ensure it is suitable for dishwasher cleaning).
3. İyice durulayın ve yeniden takmadan önce tamamen kurumasını bekleyin.
4. Re-insert the dry filter, ensuring it clicks securely into place.

Dış Cephe Temizliği

Kaputun dış yüzeylerini yumuşak bir bezle temizleyin.ampHafif bir deterjanla silin. Aşındırıcı temizleyiciler, aşındırıcı deterjanlar veya sert fırçalar kullanmayın, çünkü bunlar yüzeye zarar verebilir.

Replacing Halogen Lights

If a halogen bulb needs replacement, ensure the hood is disconnected from the power supply and the bulb has cooled down. Carefully remove the old bulb and replace it with a new one of the same type and wattage (2 x 40W halogen).

Sorun giderme

Servise başvurmadan önce aşağıdaki yaygın sorunları kontrol edin:

• Hood not working:
  • Check if the appliance is plugged in and the power supply is active.
  • Sigortayı veya sigortayı kontrol edin.
• Zayıf ekstraksiyon performansı:
  • Metal yağ filtrelerini temizleyin.
  • Check for obstructions in the ducting system.
  • Odada yeterli havalandırma olduğundan emin olun.
• Işıklar çalışmıyor:
  • Işık anahtarının açık olup olmadığını kontrol edin.
  • Replace faulty halogen bulbs.
• Aşırı ses:
  • Davlumbazın sağlam bir şekilde takıldığından emin olun.
  • Fanın içinde gevşek parçalar veya tıkanıklık olup olmadığını kontrol edin.
  • Verify ducting is correctly installed and not vibrating.

If the problem persists after checking these points, contact Beko customer service or a qualified technician.

Özellikler

Below are the technical specifications for the Beko CTB6407X extractor hood:

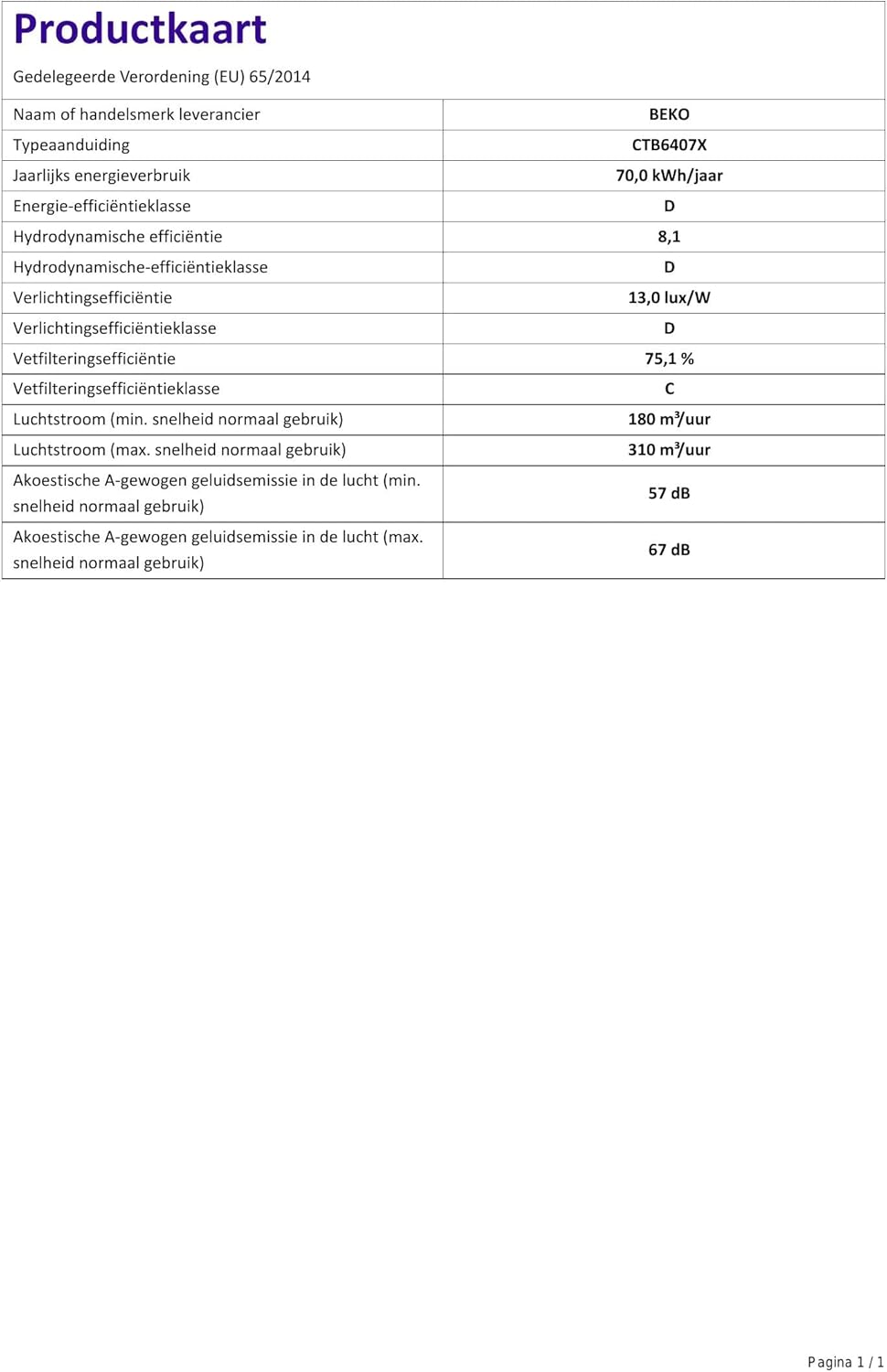

Official product card detailing the energy efficiency and performance specifications of the Beko CTB6407X extractor hood.

Garanti Bilgileri

The warranty details for the Beko CTB6407X extractor hood are typically provided by the selling partner or Beko directly at the time of purchase. Please refer to your purchase documentation or the official Beko webBölgenize özel geçerli garanti şartları ve koşulları için siteyi ziyaret edin.

Müşteri Desteği

For further assistance, technical support, or to inquire about spare parts, please contact Beko customer service. You can usually find contact information on the official Beko websitenizde veya ürününüzün ambalajında.

Beko Resmi Webalan: www.beko.com
