1. Giriş
Bu kılavuz, Eaton 736W Standart Sınıf Çift Prizinizin güvenli ve doğru kurulumu, çalıştırılması ve bakımı için gerekli bilgileri sağlamaktadır. Kuruluma başlamadan önce lütfen tüm talimatları dikkatlice okuyun ve bu kılavuzu ileride başvurmak üzere saklayın.
Eaton 736W, belirli elektrik sistemleri için tasarlanmış, topraklama gerektirmeyen çift prizdir. Güvenli montaj için daha geniş kayışlara ve kullanışlı kablolama terminallerine sahip dayanıklı bir yapıya sahiptir.
2. Ürün Özellikleri
- 15 için derecelendirildi Amp125 Volt ve 125 S.
- Topraklama bağlantısı olmayan NEMA 1-15R konfigürasyonu.
- Yan kablolama terminalleri 10 numaraya kadar katı kabloyu kabul eder.
- Geçmeli terminaller 14 numaraya kadar kabloyu kabul eder.
- 14 ve 12 numaralı kablolar için patentli, dahili kablo soyucu.
- Daha uzun ve geniş askı kayışları, alçıpanla temas alanını %40 artırarak, askı sisteminin yerinden oynatılma olasılığını azaltır.
- Terminal vidaları gevşetildi ve kablolama için hazır hale getirildi.
- UL498 ve NOM sertifikalıdır.
3. Güvenlik Bilgileri
UYARI: Elektrik çarpması veya yangın riski
- Bu prizi takmadan veya bakımını yapmadan önce daima devre kesiciden veya sigorta kutusundan elektriği kapatın. Bunu yapmamak ciddi yaralanmalara veya ölüme neden olabilir.
- Bu bir topraklamasız Bu priz, topraklama iletkeni içermeyen eski kablolama sistemlerinde kullanılmak üzere tasarlanmıştır. Topraklamalı tip bir prizin topraklanmamış bir devreye takılması, yönetmelik ihlalidir ve cihazlar düzgün bir şekilde topraklanmayacağı için yanlış bir güvenlik hissi yaratabilir.
- Elektrik tesisatınız konusunda emin değilseniz, yetkili bir elektrikçiye danışın.
- Elektrik değerlerinin 15'i aşmamasına dikkat edin. Amp125 Volt ve 125 S.
- Tüm kablo bağlantılarının güvenli ve düzgün bir şekilde yalıtıldığından emin olun.
- Yalnızca bakır tel kullanın.
- Tüm ulusal ve yerel elektrik kurallarına uygun olarak kurun.
4. Kurulum Talimatları (Ayarlama)
Gerekli Araçlar:
- Tornavida (Phillips ve/veya düz uçlu)
- Tel sıyırıcılar/kesiciler
- Cilttage test cihazı
- Elektrik bandı (isteğe bağlı)
Kablolama Adımları:
- Gücü Kapatın: Değiştireceğiniz veya takacağınız prizi kontrol eden devre kesiciyi veya sigortayı bulun. KAPATIN. Ses seviyesi göstergesi kullanarak gücün kapalı olduğunu doğrulayın.tage test cihazı.
- Eski kabı çıkarın (varsa): Duvar plakasını ve ardından eski prizi elektrik kutusunda tutan montaj vidalarını sökün. Eski prizi kutudan dikkatlice çıkarın. Kabloları ayırın ve hangi kablonun hangi terminale bağlı olduğunu not edin.
- Telleri hazırlayın: Gerekirse, devre tellerinin uçlarından yaklaşık 1/2 inç (12.7 mm) yalıtımı soyun. Priz üzerindeki dahili tel soyucu, 14 ve 12 numara tellerde bu işlemde yardımcı olabilir.
- Kabloları Bağlayın: Bu priz topraklamasızdır. Kabloları aşağıdaki gibi bağlayın:
- Sıcak Kablo (Siyah veya Kırmızı): Pirinç renkli vida terminaline bağlayın.
- Nötr Kablo (Beyaz): Gümüş renkli vida terminaline bağlayın.
14 numaralı kablo için yan vidalı terminalleri veya geçmeli terminalleri kullanabilirsiniz. Yan bağlantı için, kabloyu vidanın etrafına saat yönünde sarın ve sıkıca sıkın. Geçmeli bağlantı için, kablonun düz olduğundan emin olun ve uygun deliğe durana kadar sıkıca itin.
Resim: Arka view Eaton 736W çift prizinin, sıcak teller için pirinç renkli vidalı terminalleri, nötr teller için gümüş renkli vidalı terminalleri ve geçmeli kablo giriş noktalarını gösteren bir çizimi. Ayrıca bir kablo ölçüm aleti de görülebilir.
- Güvenli Priz: Kabloları dikkatlice elektrik kutusunun içine katlayın. Yeni prizi kutuya yerleştirin ve birlikte verilen montaj vidalarıyla sabitleyin. Daha geniş kayışlar, sağlam bir kurulum sağlamaya yardımcı olur.
- Duvar Plakasını Takın: Duvar plakasını prizin üzerine takın.
- Gücü Geri Yükle: Sigorta kutusundan veya devre kesiciden elektriği tekrar AÇIN.
- Test: Cihazın doğru çalışıp çalışmadığını kontrol etmek için fişi prize takın.
Resim: Ön view Beyaz renkli Eaton 736W Standart Sınıf Çiftli Prizin topraklamasız iki çıkışını gösteren fotoğraf.

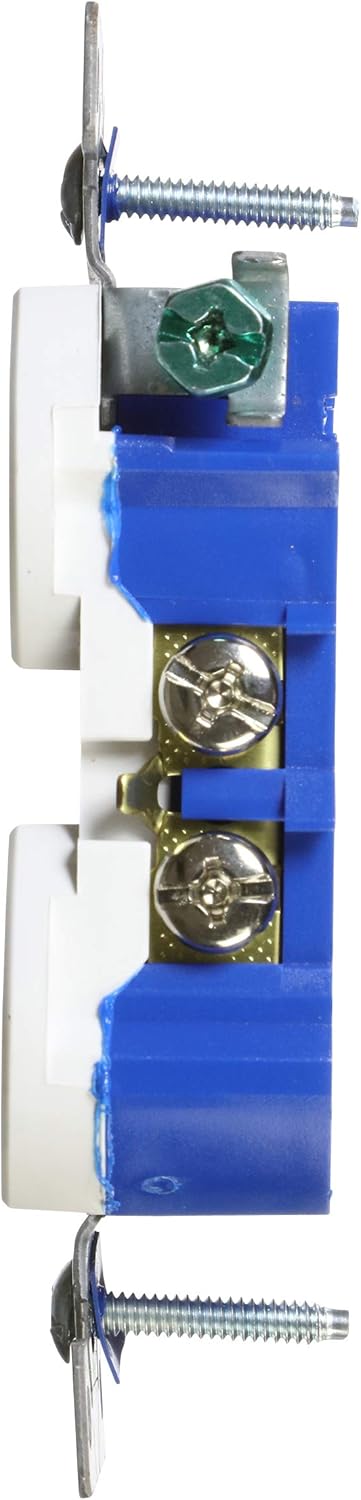

Resim: Yan view Eaton 736W Çift Prizin kompakt tasarımını ve yan vidalı terminallerini vurgulayan bir fotoğraf.
5. Operasyon
Doğru şekilde monte edildikten ve elektrik tekrar sağlandıktan sonra, Eaton 736W Çift Priz standart bir elektrik prizi gibi çalışır. Elektrikli cihazınızın fişini mevcut iki prizden birine takmanız yeterlidir. Cihazın elektrik gereksinimlerinin prizin 15V'luk nominal değerini aşmadığından emin olun. Amp125 Volt ve 125 S.
6. Bakım
Eaton 736W Çift Priz, minimum bakım gerektirir. Prizde çatlak, renk değişimi veya gevşek bağlantılar gibi hasar belirtileri olup olmadığını periyodik olarak kontrol edin. Herhangi bir hasar tespit edilirse, devre kesiciden elektriği kapatın ve prizi hemen değiştirin. Yüzeyi yumuşak, kuru bir bezle temizleyin; aşındırıcı temizleyiciler veya çözücüler kullanmayın.
7. Sorun Giderme
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Prizde güç yok | Sigorta atmış veya devre kesici devre dışı kalmış | Devre kesiciyi kontrol edin ve sıfırlayın veya sigortayı değiştirin. |
| Prizde güç yok | Gevşek tel bağlantısı | Gücü kapatın, duvar prizini çıkarın ve tüm kablo bağlantılarını kontrol edin. Gevşekse sıkın. |
| Kap sıcak hissediliyor. | Aşırı yüklenme veya gevşek bağlantı | Cihazların fişlerini çekin. Isınma devam ederse, gücü kapatın ve bağlantıları kontrol edin. Devredeki yükü azaltın. Sorun devam ederse, bir elektrikçiye danışın. |
| Fiş kolayca düşüyor. | Aşınmış priz kontakları | Prizin yerini değiştirin. |
8. Özellikler
| Şartname | Detay |
|---|---|
| Model Numarası | 736W |
| Tip | Standart Kalite Çiftli Priz, Topraklamasız |
| NEMA Yapılandırması | 1-15R |
| Ampöfke | 15 Amps |
| Cilttage | 125 Volt |
| Kablolama Türü | Yan Tel, Geçmeli |
| Kabul Edilen Tel Kalınlığı | Yan: 10 AWG'ye kadar katı kablo; Geçmeli: 14 AWG'ye kadar katı kablo |
| Malzeme | Bakır (terminaller) |
| Renk | Beyaz |
| Montaj Tipi | Duvara Montaj |
| Sertifikalar | UL498, NOM Sertifikalı |
| Ürün Boyutları | Yaklaşık 4.06" U x 1" G x 0.93" Y |
| Ürün Ağırlığı | 0.8 ons |
9. Garanti ve Destek
Sınırlı Garanti:
Eaton 736W Standart Sınıf Çift Priz, satın alma tarihinden itibaren malzeme ve işçilik kusurlarına karşı 2 yıllık sınırlı garanti kapsamındadır. Garanti talepleri için lütfen satın alma belgenizi saklayınız.
Müşteri Desteği:
Teknik destek, sorun giderme veya garanti sorularınız için lütfen Eaton müşteri desteğiyle iletişime geçin. Resmi Eaton web sitesini ziyaret edin. webİletişim bilgileri ve ek kaynaklar için siteyi ziyaret edin.
Eaton ürünleri ve çözümleri hakkında daha fazla bilgi edinmek için lütfen şu adresi ziyaret edin: Eaton Mağazası.
