1. Giriş
Bu kullanım kılavuzu, HIKROBOT MV-CH120-10UC Makine Görüşü FA Kamerasının kurulumu, çalıştırılması ve bakımı için ayrıntılı talimatlar içermektedir. Ürünün doğru ve güvenli bir şekilde çalışması için lütfen ürünü kullanmadan önce bu kılavuzu dikkatlice okuyun. Bu kılavuzu ileride başvurmak üzere saklayın.
2. Güvenlik Bilgileri
Yaralanmaları ve kameranın hasar görmesini önlemek için her zaman aşağıdaki güvenlik önlemlerine uyun:
- Fotoğraf makinesini aşırı sıcaklıklara, neme veya doğrudan güneş ışığına maruz bırakmayın.
- Şiddetli darbelerden ve titreşimlerden kaçının.
- Kamerayı sökmeye veya değiştirmeye çalışmayın. Tüm bakım işlemlerini yetkili personele yaptırın.
- Elektrik hasarını önlemek için belirtilen şekilde uygun güç kaynağı (DC12V veya USB3.0) kullanın.
- Toz ve çiziklerden korunmak için lens ve sensör bölgesine özen gösterin.
- Kurulumunuz için gerekliyse, uygun topraklamayı sağlayın.
3. Paket İçeriği
Paketin içinde tüm öğelerin mevcut olduğundan emin olun:
- HIKROBOT MV-CH120-10UC Kamera Ünitesi
- USB 3.0 Kablosu
- Hızlı Başlangıç Kılavuzu (eğer dahilse)
- MVS istemci yazılımı/sürücüleri için yazılım CD'si veya bağlantı
Herhangi bir ürün eksik veya hasarlıysa lütfen derhal tedarikçinizle iletişime geçin.
4. Ürün Bittiview
HIKROBOT MV-CH120-10UC, endüstriyel uygulamalar için tasarlanmış yüksek performanslı 12 MP'lik bir makine görüş kamerasıdır. Küresel deklanşörlü Sony IMX304 CMOS sensörüne sahip olup, USB 3.0 arayüzü üzerinden saniyede 23.1 kareye kadar yüksek çözünürlüklü görüntüler sunar.
Şekil 4.1: Ön view HIKROBOT MV-CH120-10UC fotoğraf makinesinin C-mount lens arayüzünü vurgulayan bir görsel. Fotoğraf makinesinin gövdesi turuncu ve siyah renktedir.

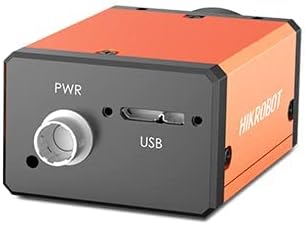

Şekil 4.2: Arka view HIKROBOT MV-CH120-10UC kamerasının güç girişini ve veri ve isteğe bağlı güç için USB 3.0 portunu gösteren görsel. Kamera gövdesi turuncu ve siyahtır.
Şekil 4.3: HIKROBOT MV-CH120-10UC kameranın milimetre cinsinden boyutlarını gösteren teknik çizim. Başlıca boyutlar arasında 44 mm genişlik, 29 mm yükseklik ve 59 mm uzunluk ile montaj deliği detayları yer almaktadır.
5. Kurulum
Fotoğraf makinenizin ilk kurulumu için şu adımları izleyin:
- Yazılım Kurulumu: HIKROBOT resmi web sitesinden MVS istemci yazılımını veya uyumlu bir üçüncü taraf yazılımı (örneğin, USB 3.0 Vision Protokolünü destekleyen) indirip kurun. webSitenin desteklendiğinden emin olun. İşletim sisteminizin (Windows XP/7/10 veya Linux 32/64 bit) desteklendiğinden emin olun.
- Lens Eklentisi: Uyumlu bir C-mount objektifi dikkatlice kameraya takın. Sağlam bir şekilde yerine oturduğundan emin olun.
- Güç Bağlantısı: Kamerayı 12V DC güç kaynağına bağlayın veya USB 3.0 kablosunu bilgisayarınızdaki güç sağlayan bir USB 3.0 portuna takın. Kamera, USB 3.0 üzerinden güç beslemesini destekler.
- Veri bağlantısı: Fotoğraf makinesinden çıkan USB 3.0 kablosunu bilgisayarınızdaki bir USB 3.0 portuna bağlayın.
- Sürücü Kurulumu: Gerekli sürücüler MVS yazılımıyla birlikte otomatik olarak yüklenmelidir. Kameranın işletim sisteminiz ve yüklü yazılım tarafından tanındığını doğrulayın.
6. Çalıştırma
Kamera yazılım tarafından kurulup tanındıktan sonra, kullanıma başlayabilirsiniz:
- Yazılımı Başlat: MVS istemci yazılımını veya seçtiğiniz üçüncü taraf uygulamayı açın.
- Kamera Seçimi: Yazılım içindeki algılanan cihazlar listesinden MV-CH120-10UC kamerasını seçin.
- Parametre Yapılandırması: Uygulamanızın gereksinimlerine göre çözünürlük (4096 × 3000), kare hızı (23.1 fps'ye kadar), pozlama süresi (1 µs ila 10 s), kazanç (0 dB ila 20 dB) ve piksel formatı (örneğin, Mono 8/10/12, BayerGB, YUV422Packed, RGB 8, BGR 8) gibi kamera parametrelerini ayarlayın.
- Görüntü Elde Etme: Görüntü alımını sürekli modda veya tek kare modunda başlatın.
- Dijital G/Ç: Opto-izole giriş (Line0), opto-izole çıkış (Line1) veya çift yönlü izole edilmemiş G/Ç (Line2) aracılığıyla harici tetikleme veya senkronizasyon için 6 pinli Hirose konektörünü kullanın.
- Görüntü İşleme: Görüntü görüntüleme, kaydetme ve temel işleme için yazılımın araçlarını kullanın.
7. Bakım
Doğru bakım, kameranızın uzun ömürlü olmasını ve en iyi performansı göstermesini sağlar:
- Temizlik: Fotoğraf makinesinin gövdesini temizlemek için yumuşak, tüy bırakmayan bir bez kullanın. Objektif ve sensör için özel optik temizleme solüsyonları ve aletleri kullanın. Aşındırıcı malzemelerden kaçının.
- Depolamak: Kullanılmadığı zamanlarda, kamerayı belirtilen saklama sıcaklığı aralığında (-30°C ila 70°C) ve nem oranında (%20 ila %80 bağıl nem, yoğuşmasız) kuru, tozsuz bir ortamda saklayın.
- Donanım Yazılımı Güncellemeleri: HIKROBOT'u periyodik olarak kontrol edin. webFotoğraf makinenizin en yeni özelliklere ve hata düzeltmelerine sahip olduğundan emin olmak için ürün yazılımı güncellemelerini bu siteden yapabilirsiniz.
8. Sorun Giderme
Sorunlarla karşılaşırsanız aşağıdaki yaygın sorunlara ve çözümlere bakın:
- Kamera Algılanmadı:
- USB 3.0 kablosunun hem kameraya hem de bilgisayara güvenli bir şekilde bağlı olduğundan emin olun.
- Kameranın güç aldığından emin olun (USB 3.0 veya harici DC12V aracılığıyla).
- Kamera sürücülerinin doğru şekilde yüklenip yüklenmediğini kontrol edin. Gerekirse MVS yazılımını yeniden yükleyin.
- Farklı bir USB 3.0 bağlantı noktasına veya bilgisayara bağlamayı deneyin.
- Görüntü Yok/Siyah Ekran:
- Lens kapağının çıkarılmasını kontrol edin.
- Yazılımda pozlama süresi ve kazanç ayarlarını doğrulayın. Aydınlatma koşulları için çok düşük olabilirler.
- Doğru piksel formatının seçildiğinden emin olun.
- Görüntü Kalitesi Sorunları (Gürültü, Bulanıklık):
- Objektifin odak ayarını yapın.
- Objektif veya sensör üzerinde toz veya leke olup olmadığını kontrol edin.
- Gürültüyü azaltmak için pozlama süresini ve kazanç ayarlarını optimize edin.
- Uygulamanız için uygun aydınlatma koşullarını sağlayın.
- Yazılım Çökmeleri/Donmaları:
- İşletim sisteminizin minimum gereksinimleri karşıladığından emin olun.
- Ekran kartı sürücülerinizi güncelleyin.
- MVS istemci yazılımını yeniden yükleyin.
Sürekli devam eden sorunlar için lütfen HIKROBOT teknik destek ekibiyle iletişime geçin.
9. Özellikler
| Kategori | Parametre | Değer |
|---|---|---|
| Kamera Özellikleri | Örnek | MV-CH120-10UC |
| Tip | 12 MP 1.1 CMOS USB3.0 | |
| Sensör Tipi | CMOS, Küresel Deklanşör | |
| Sensör | IMX304 | |
| Piksel Boyutu | 3.45 µm × 3.45 µm | |
| Sensör Boyutu | 1.1 inç | |
| Çözünürlük | 4096 × 3000 | |
| Maksimum Kare Hızı | 23.1fps | |
| Dinamik Aralık | 72.2 dB | |
| SNR | 40.2 dB | |
| Kazanmak | 0dB ile 20dB arası | |
| Maruziyet süresi | Ultra kısa: 1µs ila 14µs, Standart: 15µs ila 10s | |
| Elektriksel Özellikler | Veri Arayüzü | USB3.0 |
| Güç Kaynağı | DC12V, USB3.0 güç kaynağı ile uyumlu | |
| Güç Tüketimi | Tipik 3.5 W@5 VDC (USB 3.0'dan) | |
| Mekanik Özellikler | Lens Yuvası | C-montajı |
| Boyutlar | 44 mm × 29 mm × 59 mm | |
| Ağırlık | Yaklaşık 100g | |
| Koruma Sınıfı | IP30 (doğru lens montajı ve kablolama ile) | |
| Çalışma Sıcaklığı | 0°C ila 50°C | |
| Genel | İstemci Yazılımı | MVS veya USB 3.0 Vision Protokolü ile uyumlu üçüncü taraf yazılım |
| İşletim Sistemi | 32/64 bit Windows XP/7/10, 32/64 bit Linux | |
| Uyumluluk | USB 3.0 Vision, GenlCam | |
| Sertifikalar | CE, FCC, RoHS, KC |
10. Garanti Bilgileri
HIKROBOT ürünleri genellikle malzeme ve işçilik kusurlarına karşı sınırlı bir garanti kapsamındadır. Garanti şartları ve süresi bölgeye ve ürüne göre değişiklik gösterebilir. Lütfen ürününüzle birlikte verilen garanti kartına bakın veya resmi HIKROBOT web sitesini ziyaret edin. webayrıntılı garanti bilgileri için site.
Not: Yanlış kullanım, yetkisiz değişiklik veya bu kılavuzdaki talimatlara uyulmaması sonucu oluşan hasarlar garantiyi geçersiz kılabilir.
11. Destek ve İletişim
Teknik destek, ürün soruları veya servis talepleri için lütfen aşağıdaki kanallar aracılığıyla HIKROBOT ile iletişime geçin:
- Resmi Webalan: HIKROBOT resmi sitesini ziyaret edin. webEn yeni sürücüler, yazılımlar, SSS'ler ve destek kaynakları için site.
- Müşteri Hizmetleri: HIKROBOT üzerinde verilen iletişim bilgilerine bakın. webBölgeniz için site.
- Yetkili Distribütörler: Yardım için lütfen yerel yetkili HIKROBOT distribütörünüz veya bayinizle iletişime geçin.
